A-284SFOブラケット24（外はめ式中間用）2700

プロフィール よくあるご質問

thumbnail images

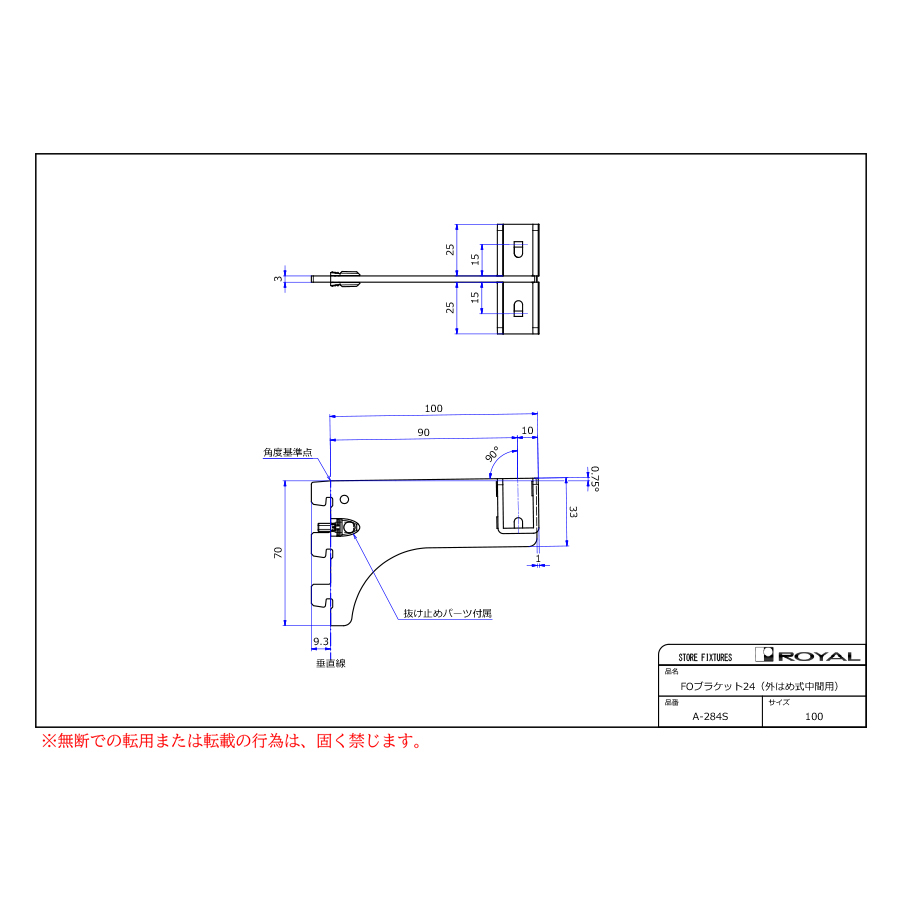

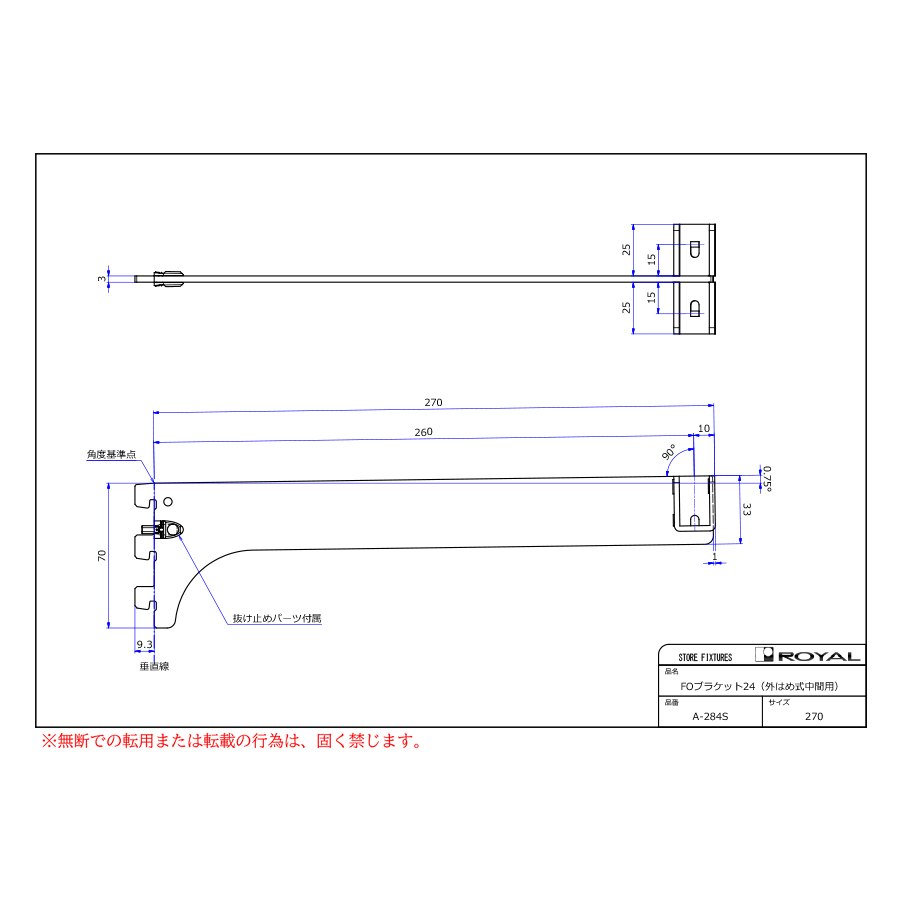

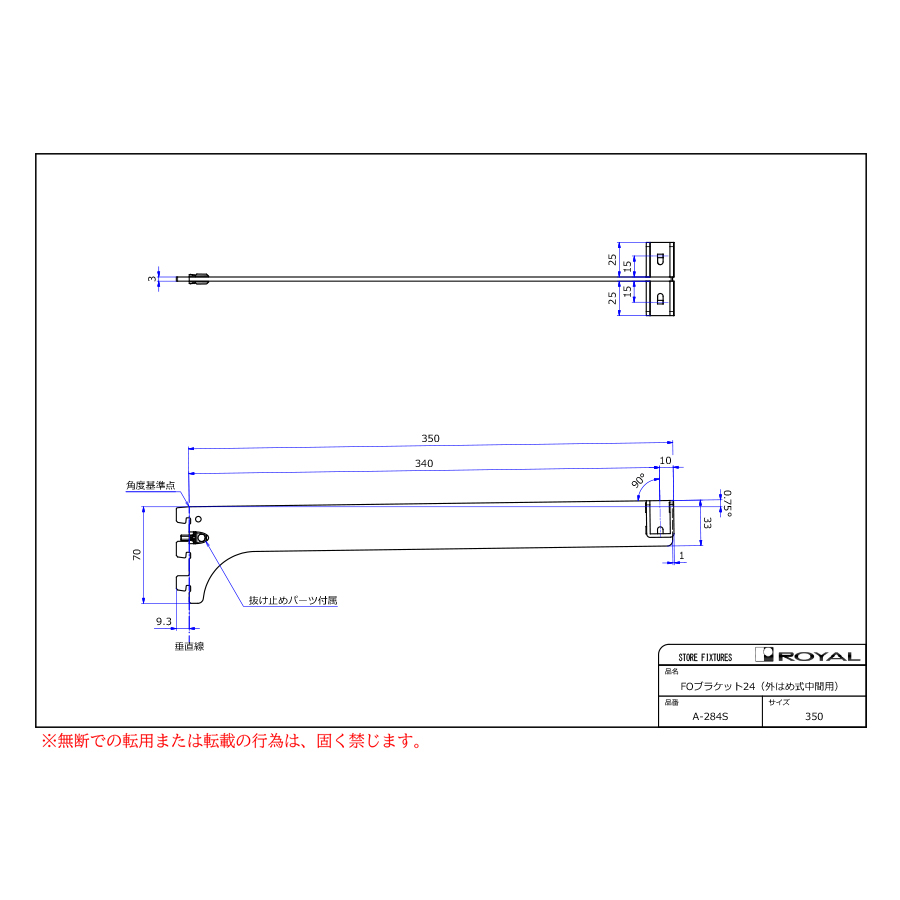

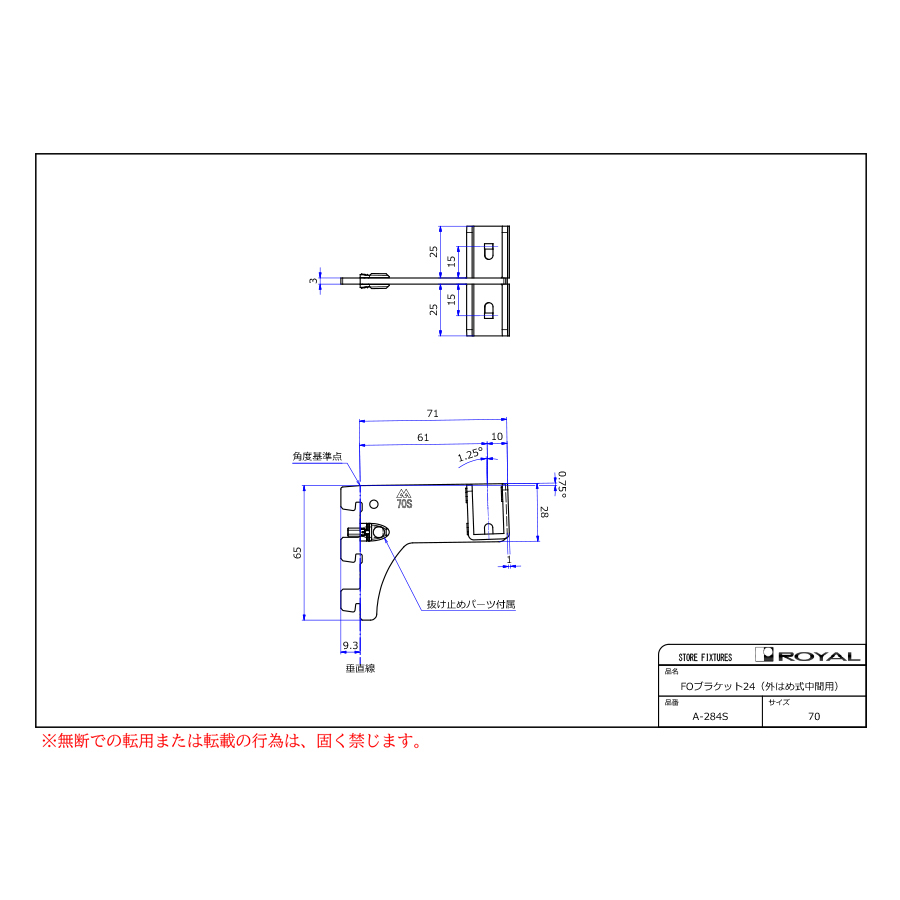

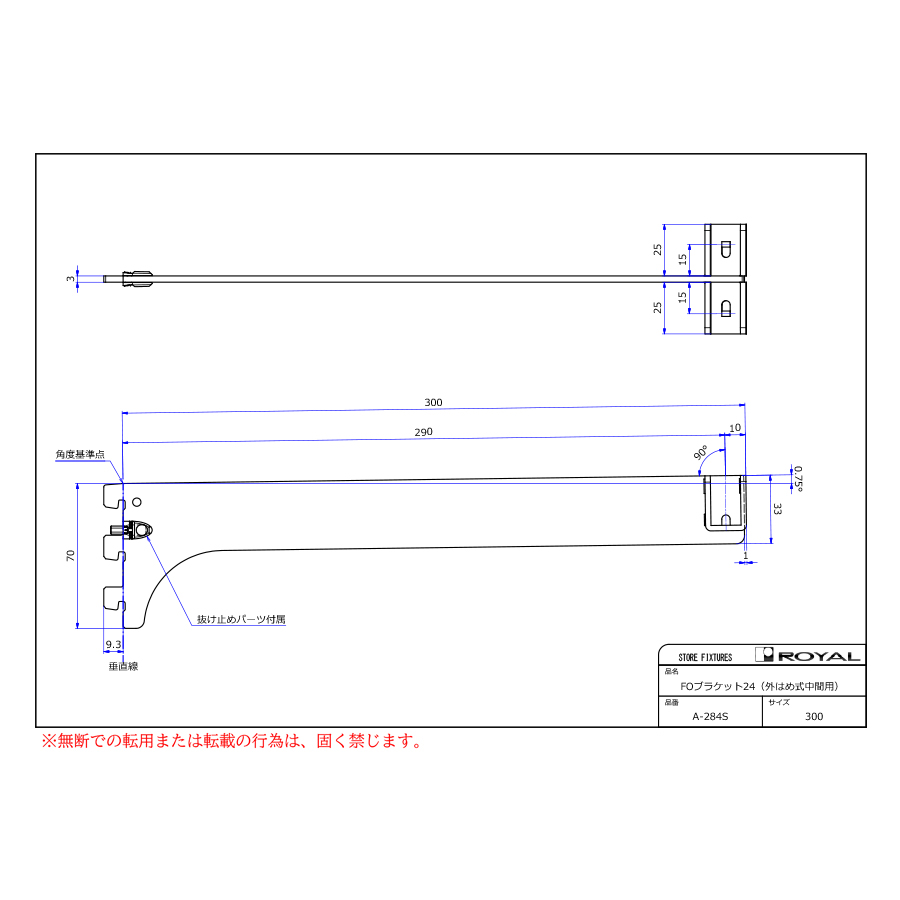

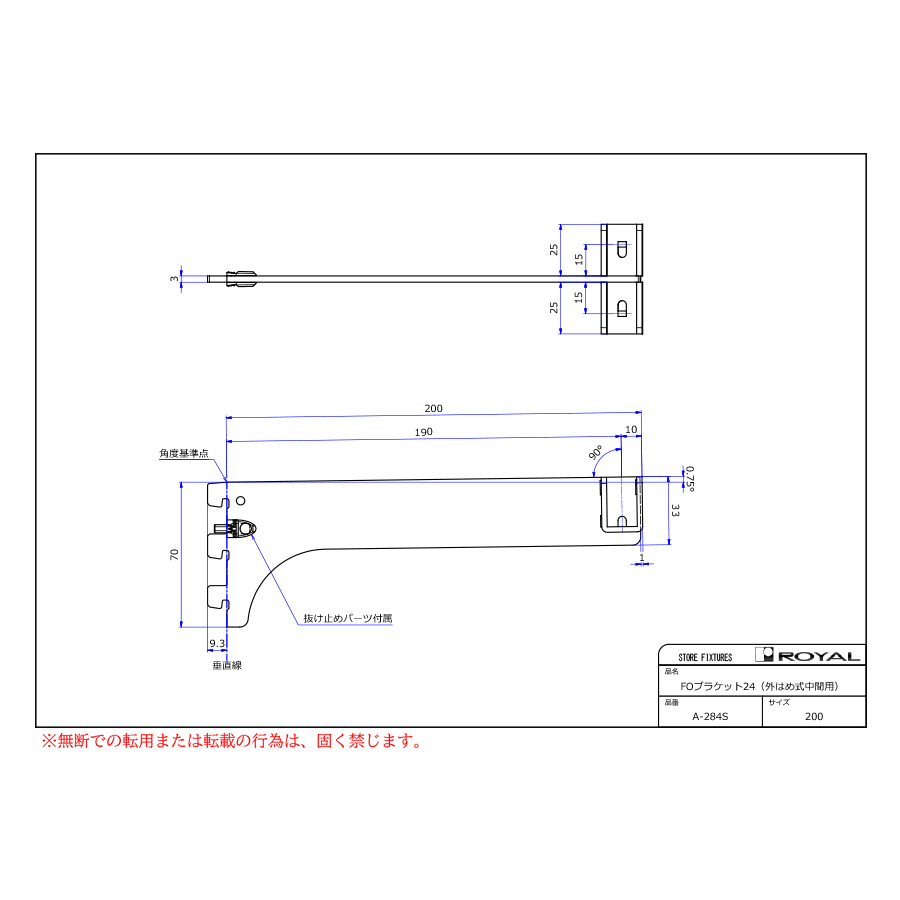

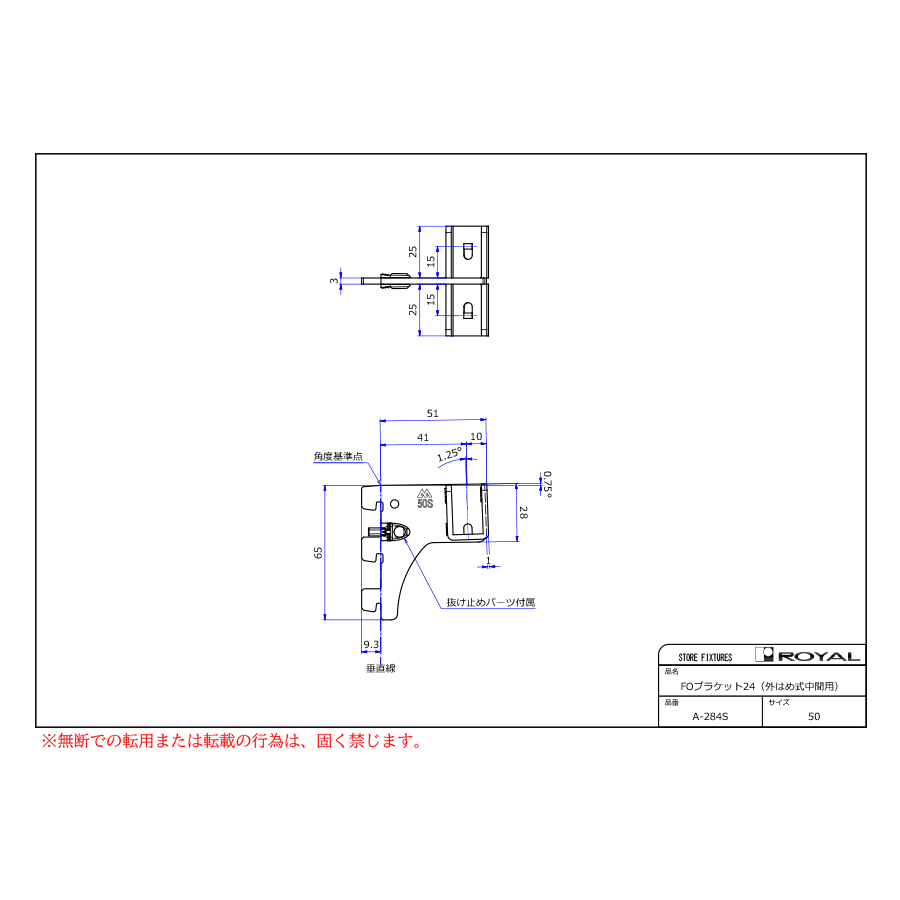

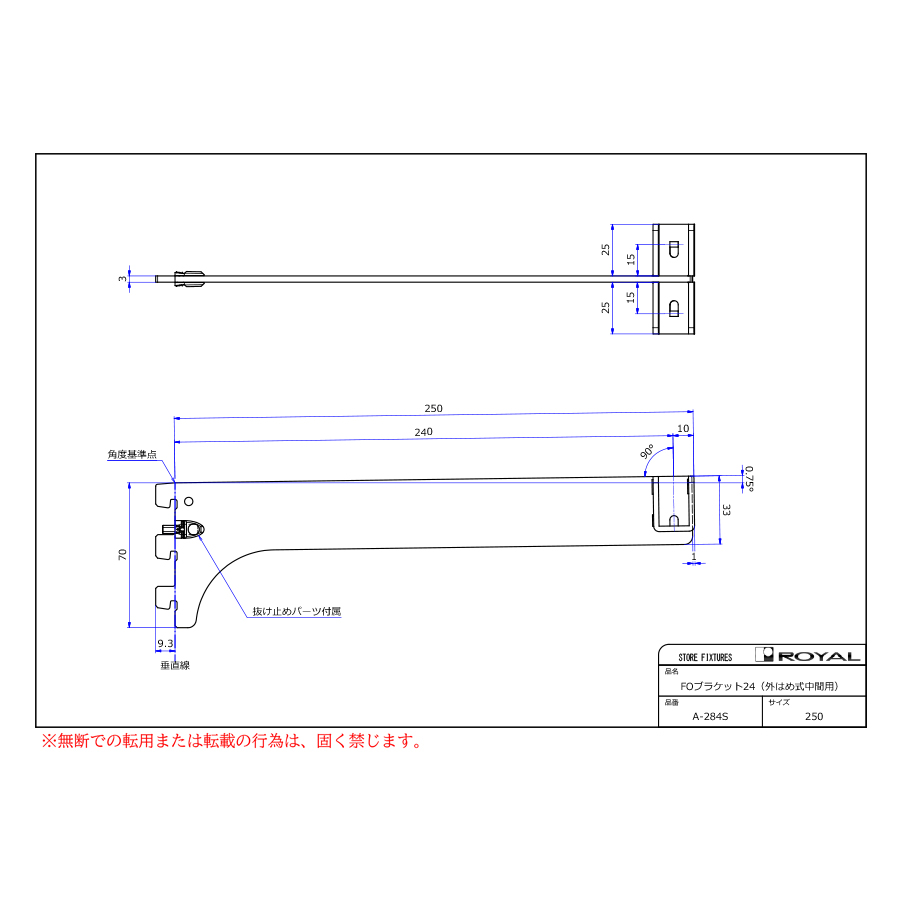

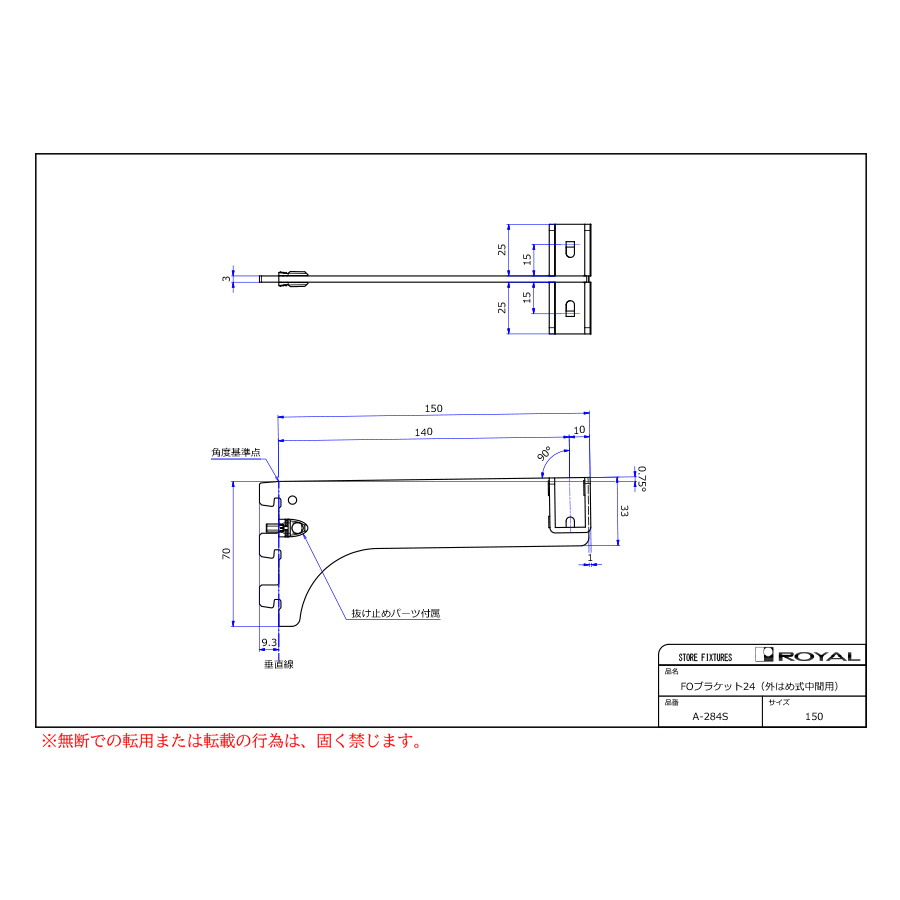

寸法図

SB-24用フェイスパーツ対応FOブラケット

  • ※この製品は相手パイプに両穴（Z）加工が必要です。
    ※呼び名50のみペッカーサポートの使用には適しません。
    ●SB-24専用
    ●材質：スチール特殊鋼
    ●厚みt=3.0mm
    ●この製品は落下防止または固定のためのピンがあるため、パイプに両穴（Z）加工が必要になります。
    　切断した際は、穴あけ加工なしでご使用になれません。
    ●コの字厚みt=2.6mm
    ●呼び名70までは、ブラケット装着時、無負荷状態では2°UPしております。（但し、本体部分のみ）
    ●呼び名100からは、ブラケット装着時、無負荷状態では0.75°UPしております。（但し、t=2.0の棚柱のみ）
    ●ダブルスリットへは、同一レベルでブラケットをご使用いただくことができませんので、設計段階からご注意ください。

カタログビューで見る

別注手配書

バリエーション

呼び名／サイズ

カラー

図面 呼び名／サイズ カラー 定価
50 クローム ¥ 860
50 Aニッケルサテン ¥ 1,350
50 APゴールド塗装 ¥ 1,450
50 Bゴールド ¥ 1,450
70 クローム ¥ 860
70 Aニッケルサテン ¥ 1,350
70 APゴールド塗装 ¥ 1,450
70 Bゴールド ¥ 1,450
100 クローム ¥ 1,450
100 Aニッケルサテン ¥ 2,250
100 APゴールド塗装 ¥ 2,400
100 Bゴールド ¥ 2,400
150 クローム ¥ 1,600
150 Aニッケルサテン ¥ 2,500
150 APゴールド塗装 ¥ 2,650
150 Bゴールド ¥ 2,650
200 クローム ¥ 1,600
200 Aニッケルサテン ¥ 2,500
200 APゴールド塗装 ¥ 2,650
200 Bゴールド ¥ 2,650
250 クローム ¥ 1,700
250 Aニッケルサテン ¥ 2,650
250 APゴールド塗装 ¥ 2,850
250 Bゴールド ¥ 2,850
270 クローム ¥ 1,700
270 Aニッケルサテン ¥ 2,650
270 APゴールド塗装 ¥ 2,850
270 Bゴールド ¥ 2,850
300 クローム ¥ 1,800
300 Aニッケルサテン ¥ 2,800
300 APゴールド塗装 ¥ 3,000
300 Bゴールド ¥ 3,000
350 クローム ¥ 2,000
350 Aニッケルサテン ¥ 3,100
350 APゴールド塗装 ¥ 3,300
350 Bゴールド ¥ 3,300

青字=要納期
