A-389SFOブラケット32（挿入式中間用）2710

プロフィール よくあるご質問

thumbnail images

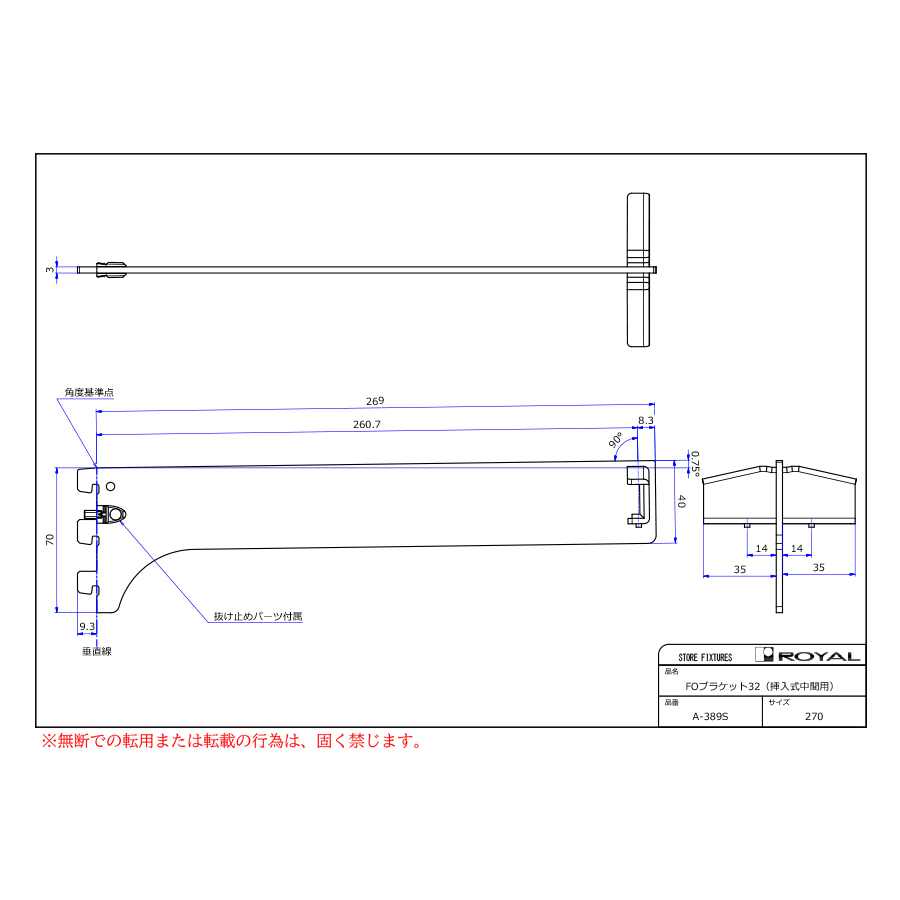

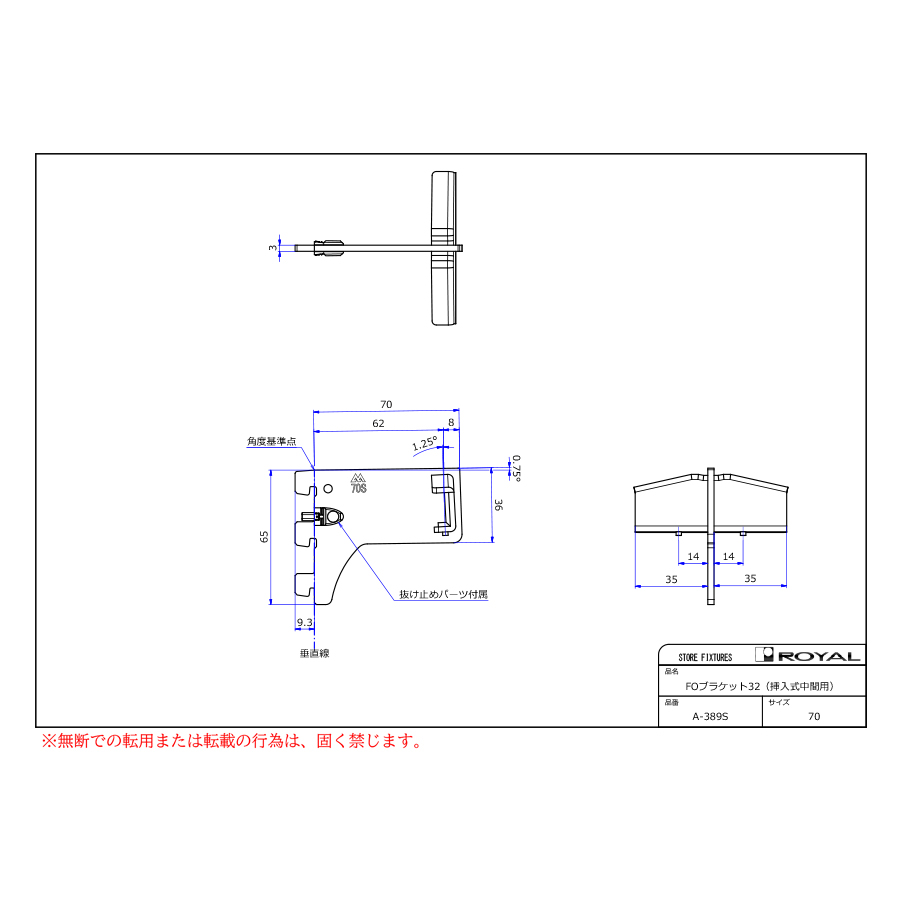

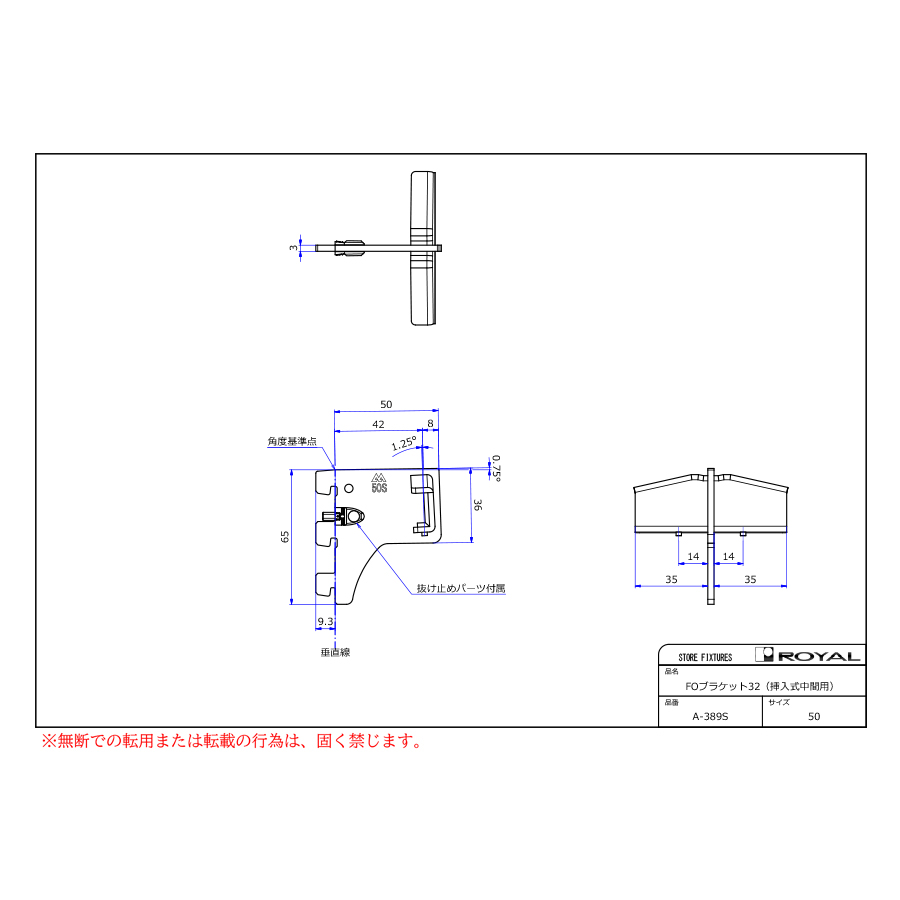

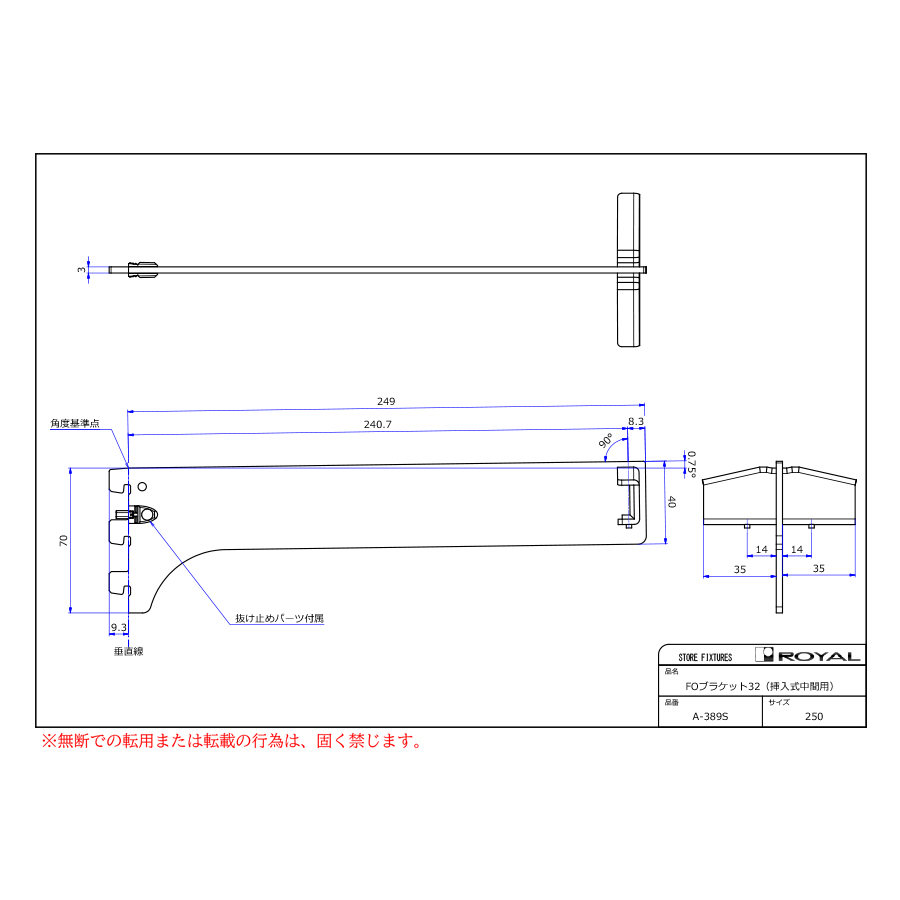

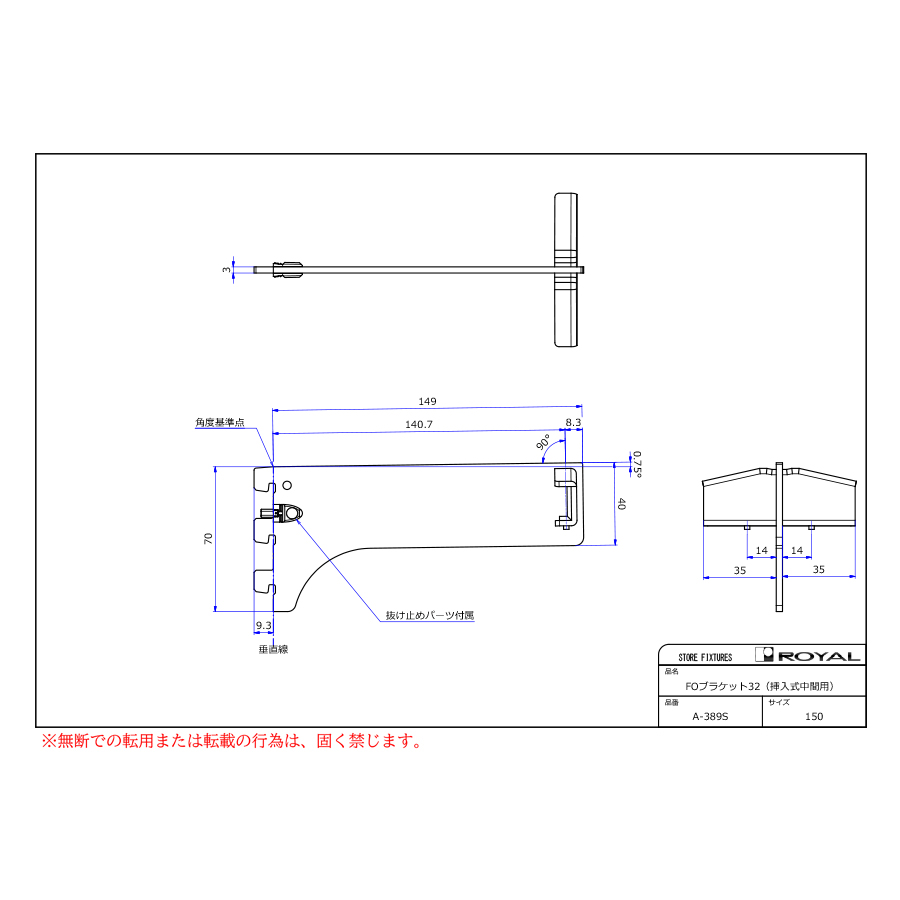

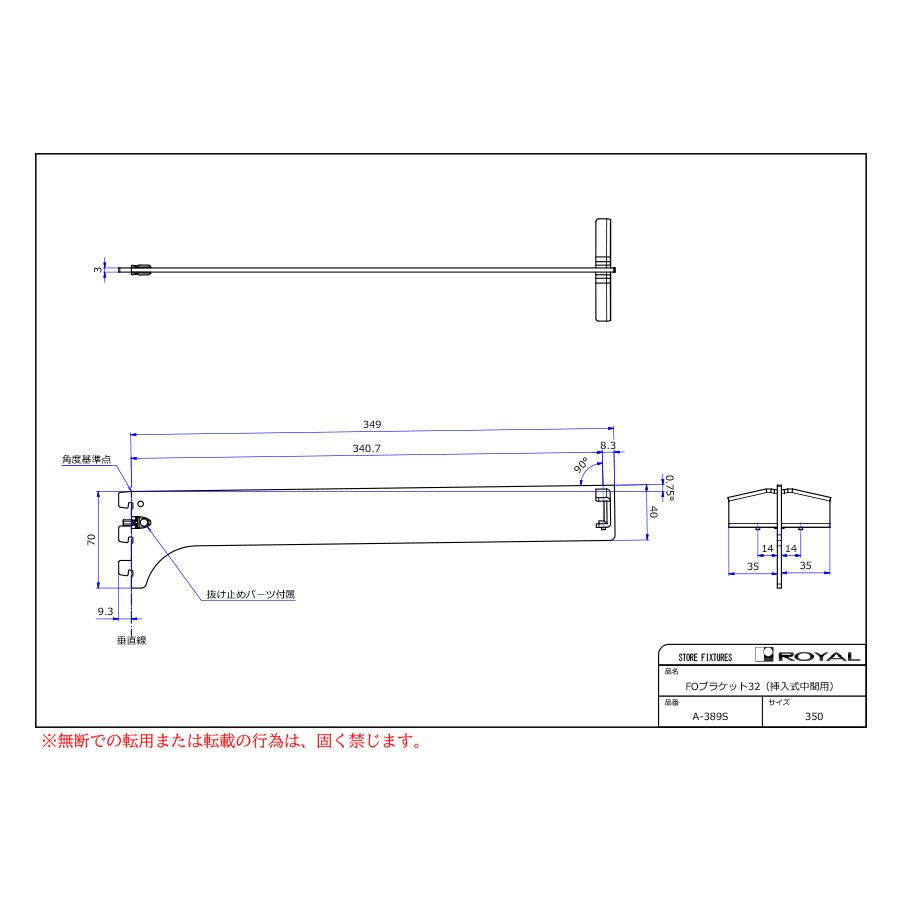

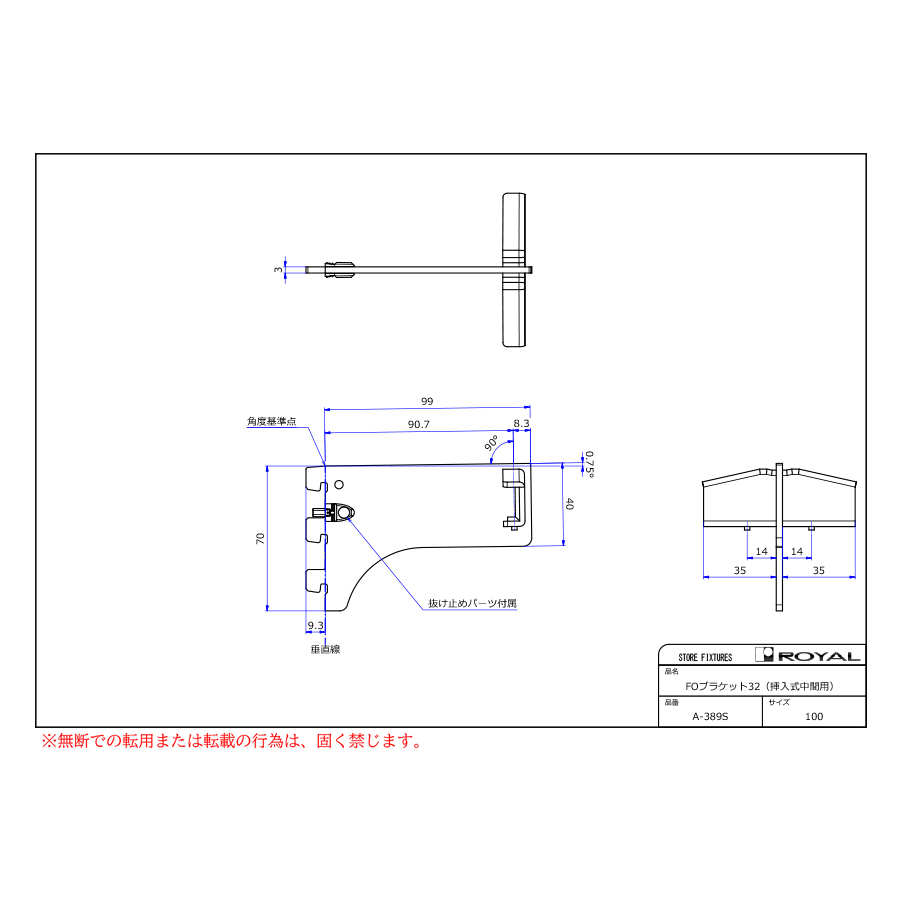

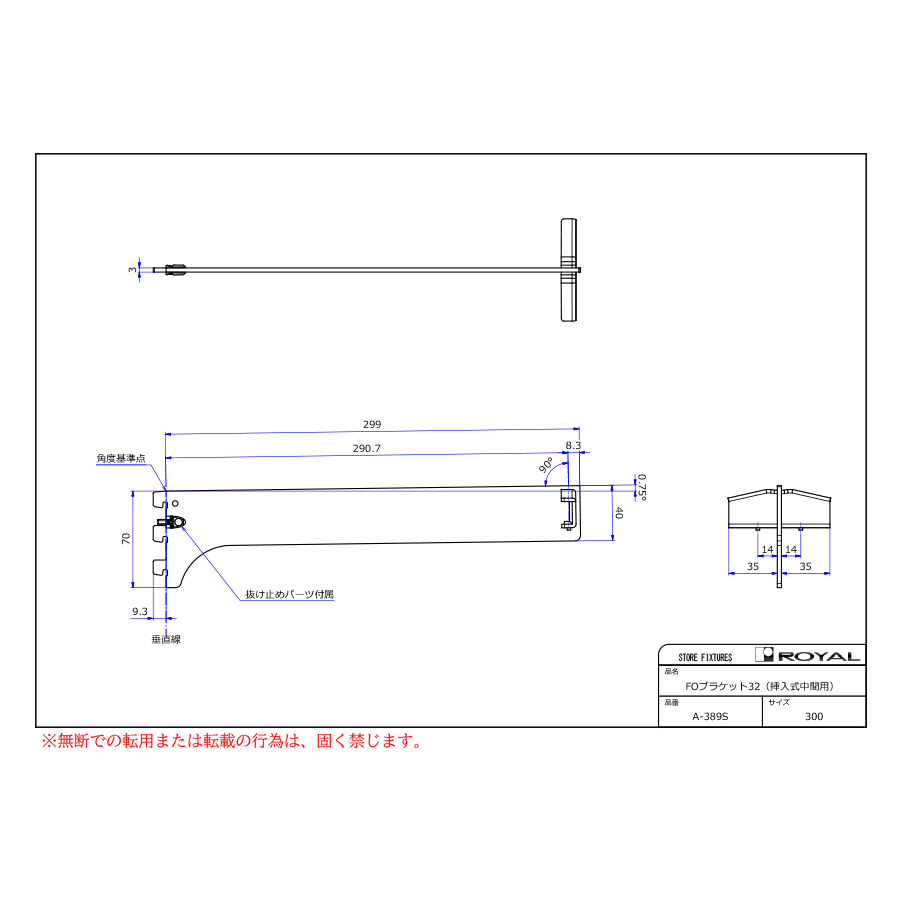

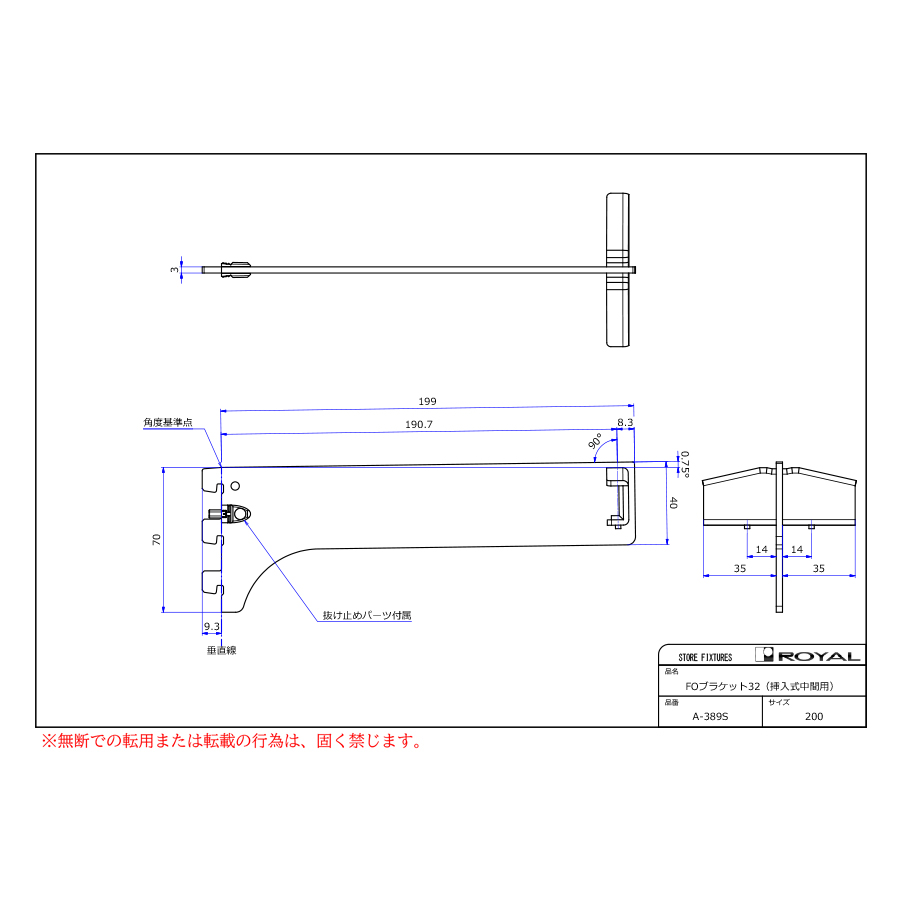

寸法図

SB-32用フェイスパーツ対応FOブラケット

  • ※この製品は相手パイプに両穴（Z）加工が必要です。
    ※呼び名50のみペッカーサポートの使用には適しません。
    ●SB-32専用
    ●材質：スチール特殊鋼
    ●厚みt=3.0mm
    ●この製品は落下防止または固定のためのピンがあるため、パイプに両穴（Z）加工が必要になります。
    　切断した際は、穴あけ加工なしでご使用になれません。
    ●コの字厚みt=2.6mm
    ●呼び名70までは、ブラケット装着時、無負荷状態では2°UPしております。（但し、本体部分のみ）
    ●呼び名100からは、ブラケット装着時、無負荷状態では0.75°UPしております。（但し、t=2.0の棚柱のみ）
    ●ダブルスリットへは、同一レベルでブラケットをご使用いただくことができませんので、設計段階からご注意ください。

カタログビューで見る

別注手配書

バリエーション

呼び名／サイズ

カラー

図面 呼び名／サイズ カラー 定価
50 クローム ¥ 670
50 Aニッケルサテン ¥ 1,050
50 APゴールド塗装 ¥ 1,150
50 Bゴールド ¥ 1,150
70 クローム ¥ 670
70 Aニッケルサテン ¥ 1,050
70 APゴールド塗装 ¥ 1,150
70 Bゴールド ¥ 1,150
100 クローム ¥ 1,000
100 Aニッケルサテン ¥ 1,550
100 APゴールド塗装 ¥ 1,650
100 Bゴールド ¥ 1,650
150 クローム ¥ 1,050
150 Aニッケルサテン ¥ 1,650
150 APゴールド塗装 ¥ 1,750
150 Bゴールド ¥ 1,750
200 クローム ¥ 1,200
200 Aニッケルサテン ¥ 1,900
200 APゴールド塗装 ¥ 2,000
200 Bゴールド ¥ 2,000
250 クローム ¥ 1,250
250 Aニッケルサテン ¥ 1,950
250 APゴールド塗装 ¥ 2,100
250 Bゴールド ¥ 2,100
270 クローム ¥ 1,300
270 Aニッケルサテン ¥ 2,050
270 APゴールド塗装 ¥ 2,150
270 Bゴールド ¥ 2,150
300 クローム ¥ 1,300
300 Aニッケルサテン ¥ 2,050
300 APゴールド塗装 ¥ 2,150
300 Bゴールド ¥ 2,150
350 クローム ¥ 1,600
350 Aニッケルサテン ¥ 2,500
350 APゴールド塗装 ¥ 2,650
350 Bゴールド ¥ 2,650

青字=要納期
