  2. ブラケットクロスバー19φ（自動ロック式抜け止め付き）

BX-19Sブラケットクロスバー19φ（自動ロック式抜け止め付き）3010

プロフィール よくあるご質問

thumbnail images

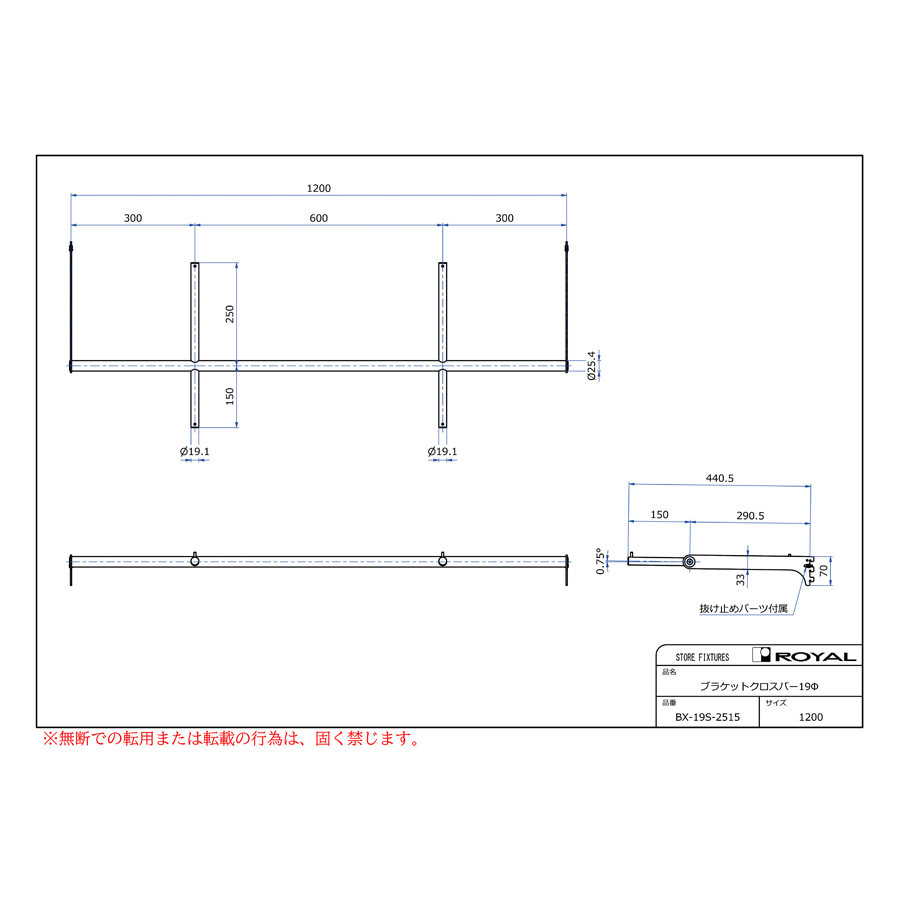

寸法図

ブラケットクロスバー／ブラケットクロスバー・オーバーハングタイプ

  • ●縦切断50円（仕切価格）＋先端パーツ代1本より（40本約3日後出荷）
    横切断別寸200円（仕切価格）1本より（10本約3日後出荷）
    横ピッチ別寸100円（仕切価格）1本より（10本約3日後出荷）
  • ●セット製品
    ●ブラケット装着時、無負荷状態では0.75°UPしております。（但し、t=2.0の棚柱のみ）
    ●爪部材質：スチール特殊鋼
    ●爪部厚みt=3.0mm
    ●縦パイプ寸法：19.1φ×1.6t
    ●横パイプ寸法：25.4φ×1.2t
    ●組立説明書 付属
    ●APゴールドを除いた本文価格欄表記色に限り、環境負荷物質（SOC10）が非含有（基準値以下）

カタログビューで見る

別注手配書

バリエーション

品番

呼び名／サイズ

カラー

A

B

C

図面 品番 呼び名／サイズ カラー 定価 A B C
BX-19S-2010 1200 クローム ¥ 14,000 200 100 240.5
BX-19S-2515 1200 クローム ¥ 14,200 250 150 290.5
BX-19S-2015 1200 クローム ¥ 14,050 200 150 240.5
BX-19S-2520 1200 クローム ¥ 14,300 250 200 290.5
BX-19S-2020 1200 クローム ¥ 14,150 200 200 240.5
BX-19S-2525 1200 クローム ¥ 14,350 250 250 290.5
BX-19S-2025 1200 クローム ¥ 14,200 200 250 240.5
BX-19S-2510 1200 クローム ¥ 14,100 250 100 290.5
BX-19S-2515 1200 Aニッケルサテン ¥ 22,050 250 150 290.5
BX-19S-2015 1200 Aニッケルサテン ¥ 21,800 200 150 240.5
BX-19S-2520 1200 Aニッケルサテン ¥ 22,200 250 200 290.5
BX-19S-2020 1200 Aニッケルサテン ¥ 21,950 200 200 240.5
BX-19S-2525 1200 Aニッケルサテン ¥ 22,250 250 250 290.5
BX-19S-2025 1200 Aニッケルサテン ¥ 22,050 200 250 240.5
BX-19S-2510 1200 Aニッケルサテン ¥ 21,900 250 100 290.5
BX-19S-2010 1200 Aニッケルサテン ¥ 21,700 200 100 240.5
BX-19S-2510 1200 APゴールド塗装 ¥ 23,300 250 100 290.5
BX-19S-2010 1200 APゴールド塗装 ¥ 23,100 200 100 240.5
BX-19S-2515 1200 APゴールド塗装 ¥ 23,450 250 150 290.5
BX-19S-2015 1200 APゴールド塗装 ¥ 23,200 200 150 240.5
BX-19S-2520 1200 APゴールド塗装 ¥ 23,600 250 200 290.5
BX-19S-2020 1200 APゴールド塗装 ¥ 23,350 200 200 240.5
BX-19S-2525 1200 APゴールド塗装 ¥ 23,700 250 250 290.5
BX-19S-2025 1200 APゴールド塗装 ¥ 23,450 200 250 240.5
BX-19S-2510 1200 Bゴールド ¥ 23,300 250 100 290.5
BX-19S-2010 1200 Bゴールド ¥ 23,100 200 100 240.5
BX-19S-2515 1200 Bゴールド ¥ 23,450 250 150 290.5
BX-19S-2015 1200 Bゴールド ¥ 23,200 200 150 240.5
BX-19S-2520 1200 Bゴールド ¥ 23,600 250 200 290.5
BX-19S-2020 1200 Bゴールド ¥ 23,350 200 200 240.5
BX-19S-2525 1200 Bゴールド ¥ 23,700 250 250 290.5
BX-19S-2025 1200 Bゴールド ¥ 23,450 200 250 240.5

青字=要納期
