  2. Vクイッククロスバー19φ

VQX-19Vクイッククロスバー19φ3020

プロフィール よくあるご質問

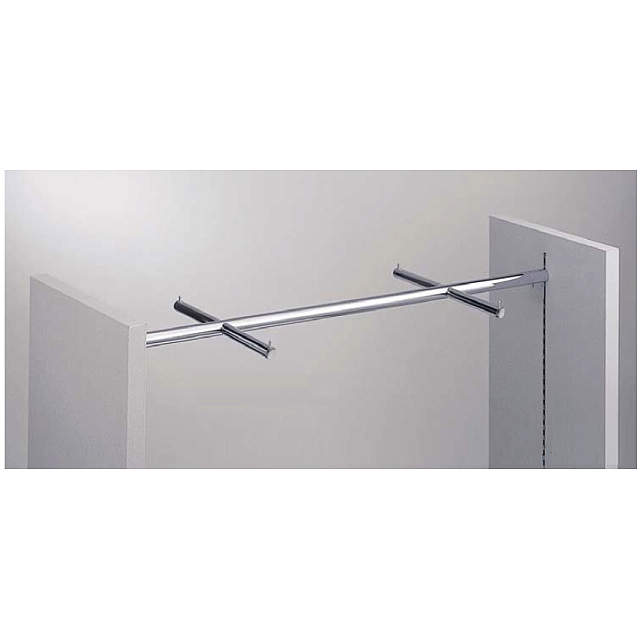

thumbnail images

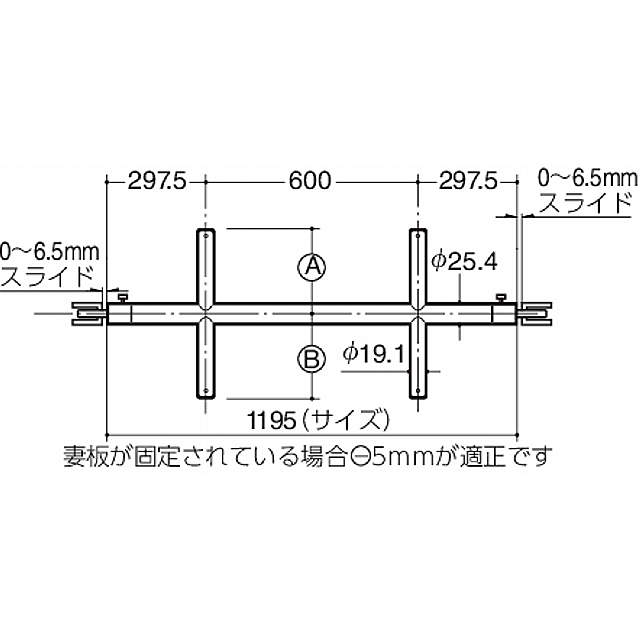

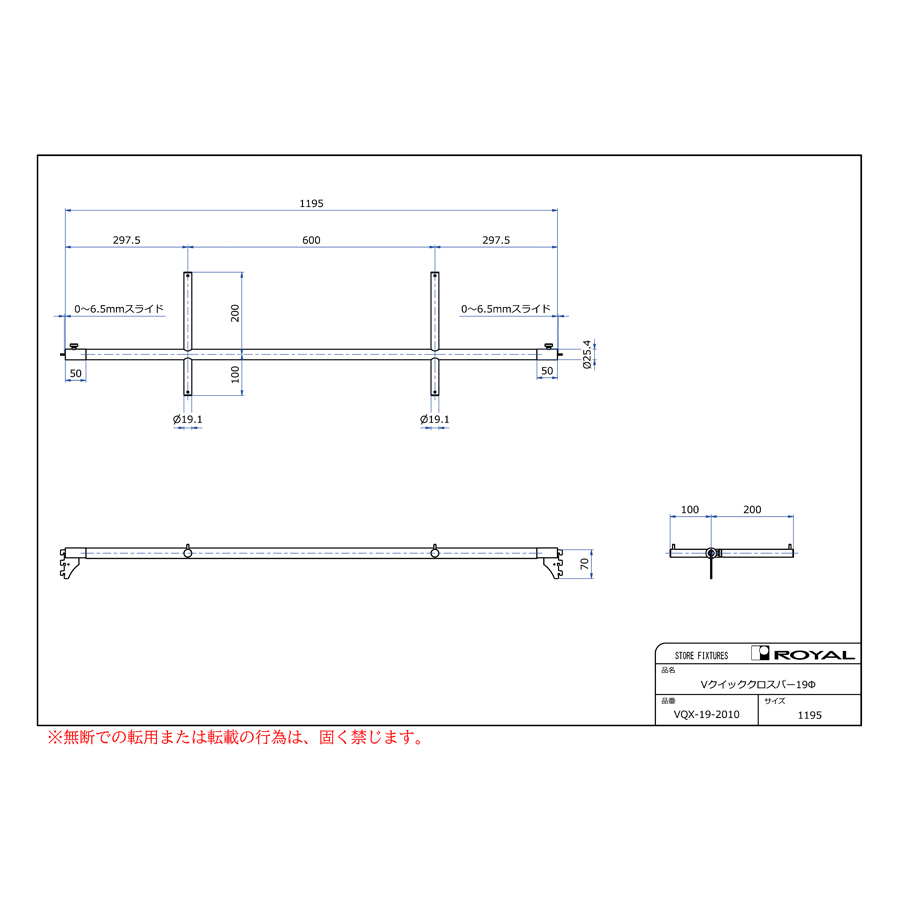

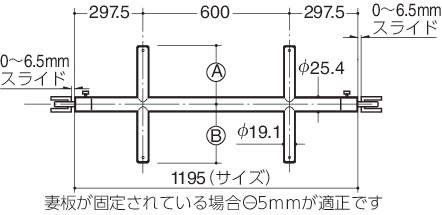

寸法図

Vヒップクロスバー／Vクイッククロスバー

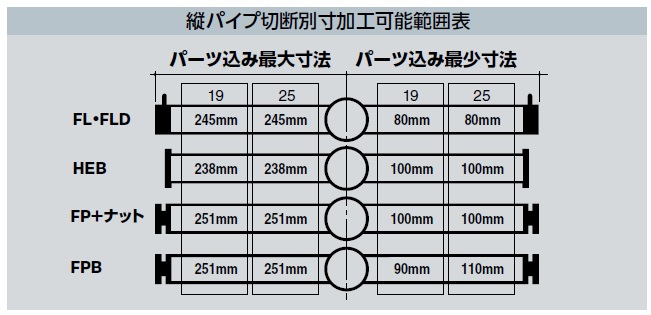

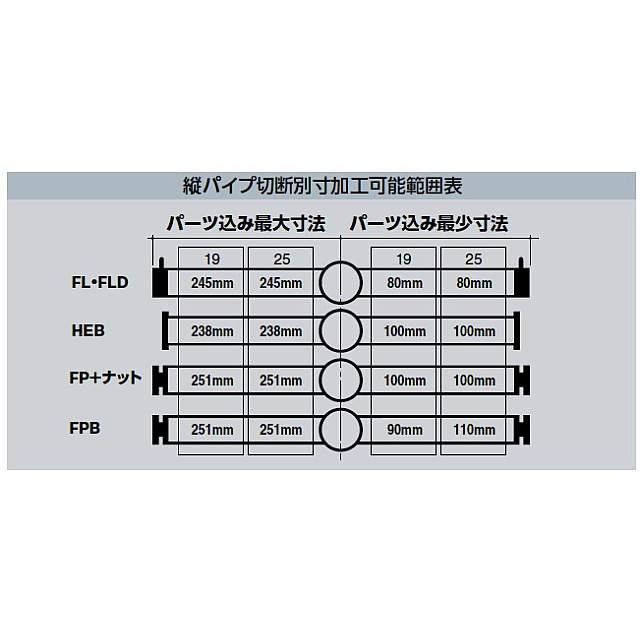

  • ●縦切断50円（仕切価格）＋先端パーツ代1本より（40本約3日後出荷）
    横切断別寸200円（仕切価格）1本より（10本約3日後出荷）
    横ピッチ別寸100円（仕切価格）1本より（10本約3日後出荷）
  • ●セット製品
    ●軽量用
    ●アルミペッカーサポート（APS・APW）へ取付けすることは、できません。
    ●PSF取付可能
    ●爪部材質：スチール特殊鋼
    ●爪部厚みt=3.0mm
    ●縦パイプ寸法：19.1φ×1.6t
    ●横パイプ寸法：25.4φ×1.2t
    ●組立説明書 付属
    ●APゴールドを除いた本文価格欄表記色に限り、環境負荷物質（SOC10）が非含有（基準値以下）

カタログビューで見る

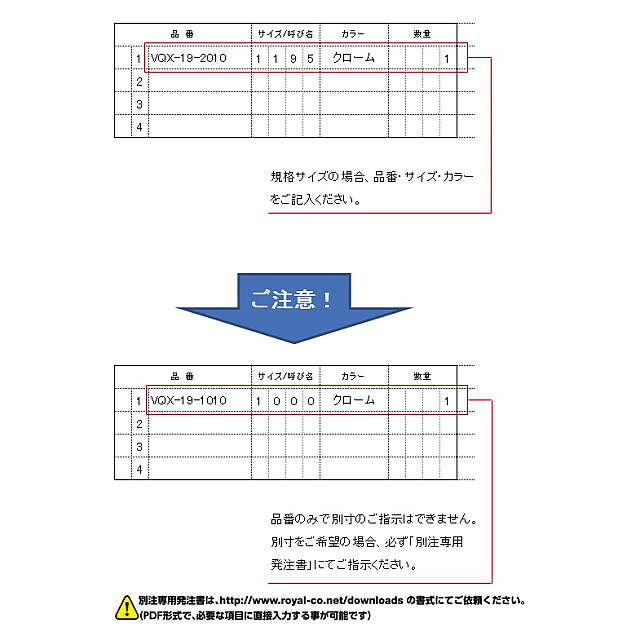

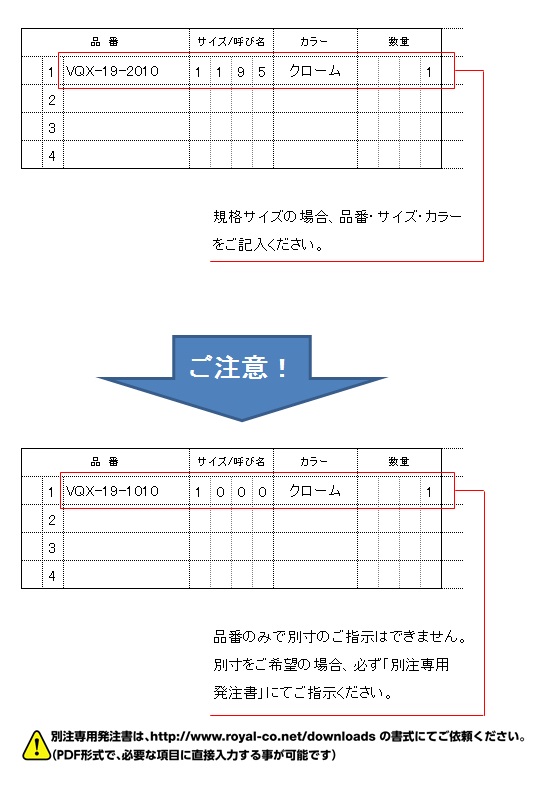

別注手配書

バリエーション

品番

呼び名／サイズ

カラー

A寸法

B寸法

図面 品番 呼び名／サイズ カラー 定価 A寸法 B寸法

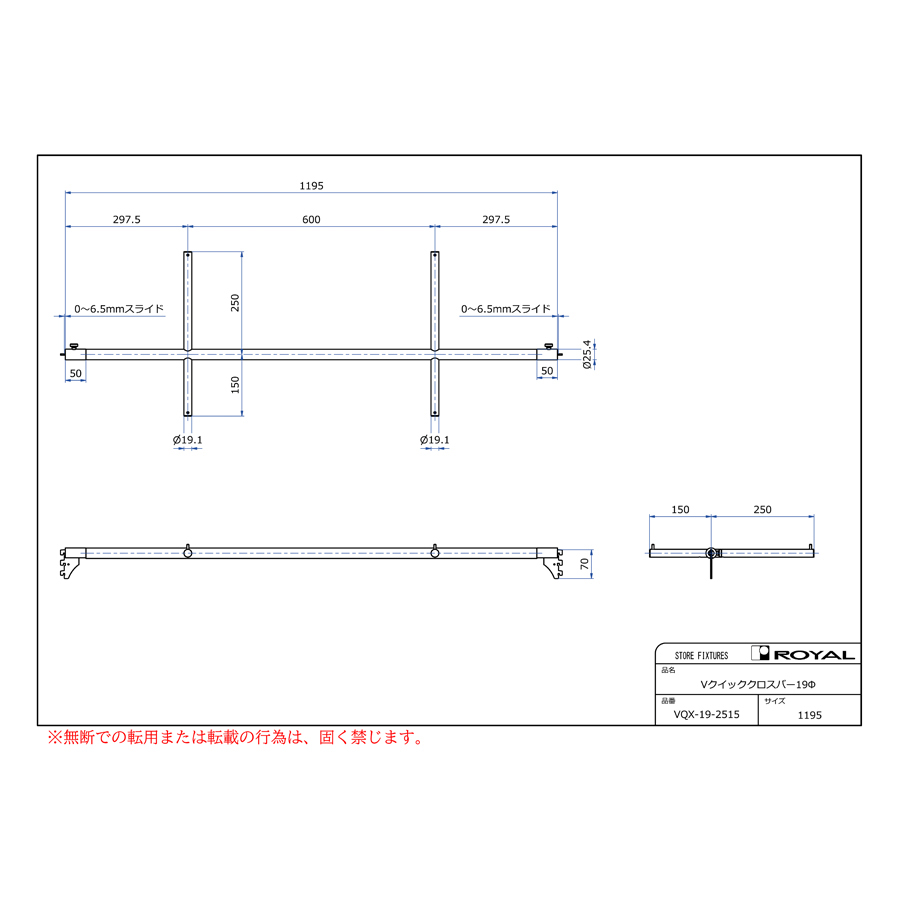

VQX-19-2515 1195 クローム ¥ 17,500 250 150
VQX-19-2015 1195 クローム ¥ 17,450 200 150
VQX-19-2525 1195 クローム ¥ 17,750 250 250

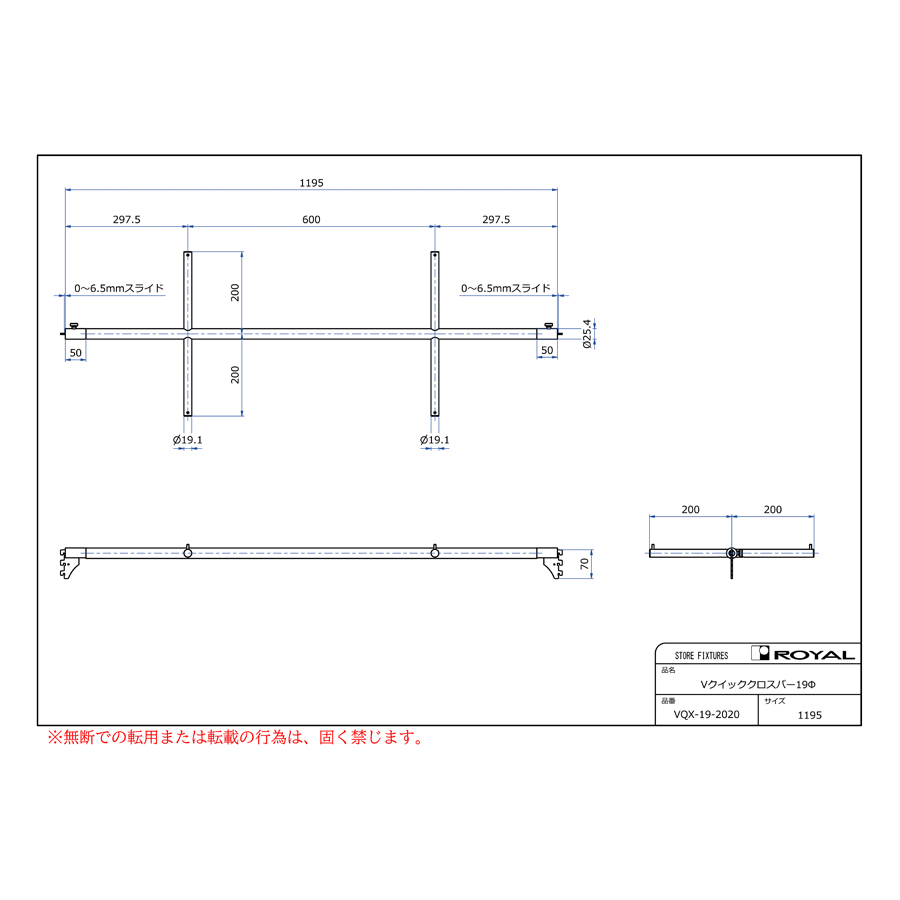

VQX-19-2020 1195 クローム ¥ 17,500 200 200

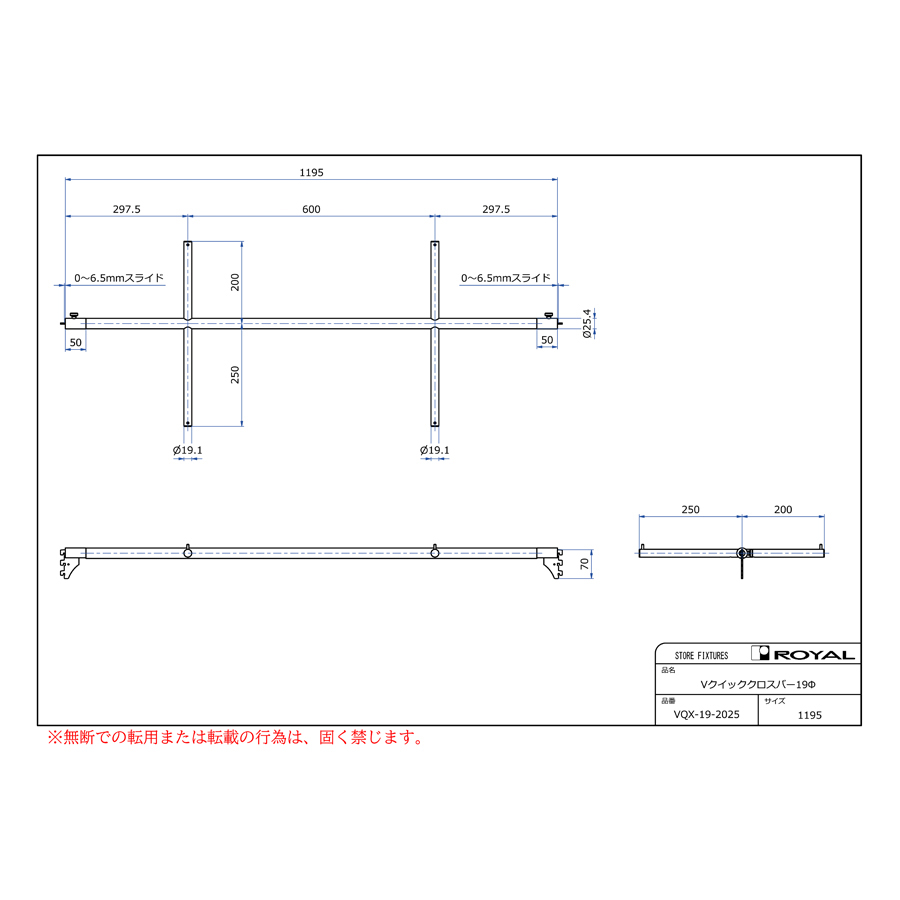

VQX-19-2025 1195 クローム ¥ 17,600 200 250

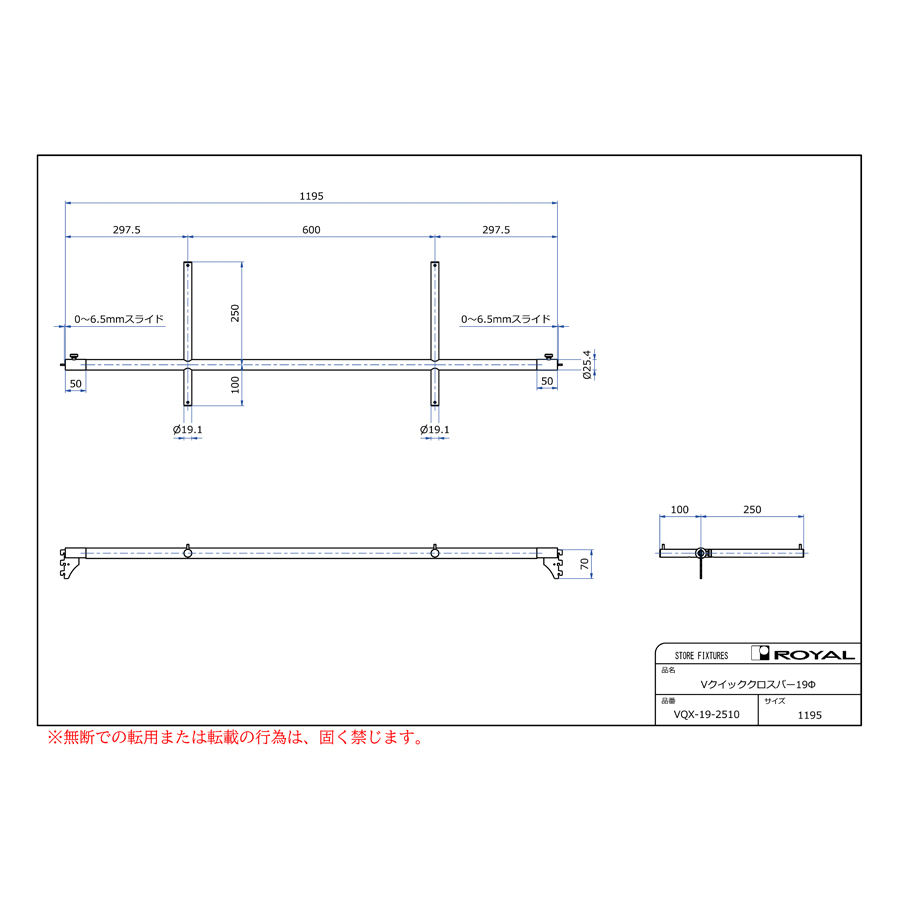

VQX-19-2510 1195 クローム ¥ 17,450 250 100
VQX-19-2010 1195 クローム ¥ 17,350 200 100
VQX-19-2515 1195 Aニッケルサテン ¥ 24,500 250 150
VQX-19-2015 1195 Aニッケルサテン ¥ 24,450 200 150
VQX-19-2525 1195 Aニッケルサテン ¥ 24,850 250 250
VQX-19-2020 1195 Aニッケルサテン ¥ 24,500 200 200
VQX-19-2025 1195 Aニッケルサテン ¥ 24,650 200 250
VQX-19-2510 1195 Aニッケルサテン ¥ 24,450 250 100
VQX-19-2010 1195 Aニッケルサテン ¥ 24,300 200 100
VQX-19-2010 1195 APゴールド塗装 ¥ 26,050 200 100
VQX-19-2515 1195 APゴールド塗装 ¥ 26,250 250 150
VQX-19-2015 1195 APゴールド塗装 ¥ 26,200 200 150
VQX-19-2525 1195 APゴールド塗装 ¥ 26,650 250 250
VQX-19-2020 1195 APゴールド塗装 ¥ 26,250 200 200
VQX-19-2025 1195 APゴールド塗装 ¥ 26,400 200 250
VQX-19-2510 1195 APゴールド塗装 ¥ 26,200 250 100
VQX-19-2515 1195 Bゴールド ¥ 26,250 250 150
VQX-19-2015 1195 Bゴールド ¥ 26,200 200 150
VQX-19-2525 1195 Bゴールド ¥ 26,650 250 250
VQX-19-2020 1195 Bゴールド ¥ 26,250 200 200
VQX-19-2025 1195 Bゴールド ¥ 26,400 200 250
VQX-19-2510 1195 Bゴールド ¥ 26,200 250 100
VQX-19-2010 1195 Bゴールド ¥ 26,050 200 100

青字=要納期
