W-511ウェルドブラケット7070

プロフィール よくあるご質問

thumbnail images

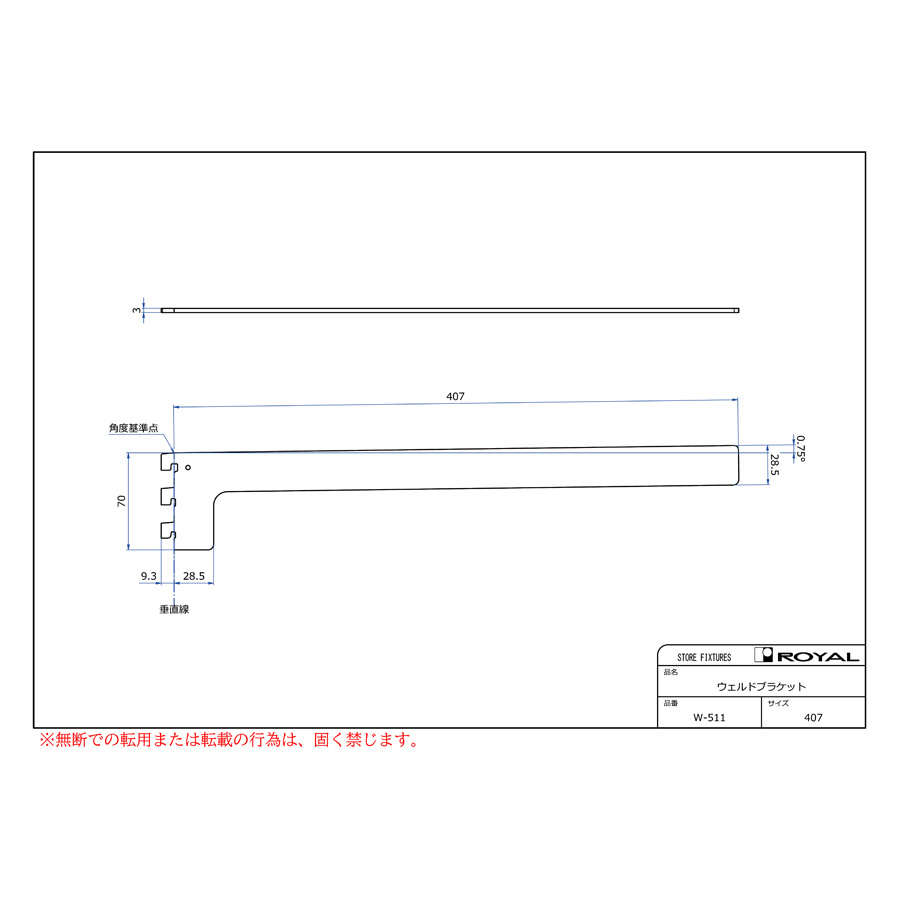

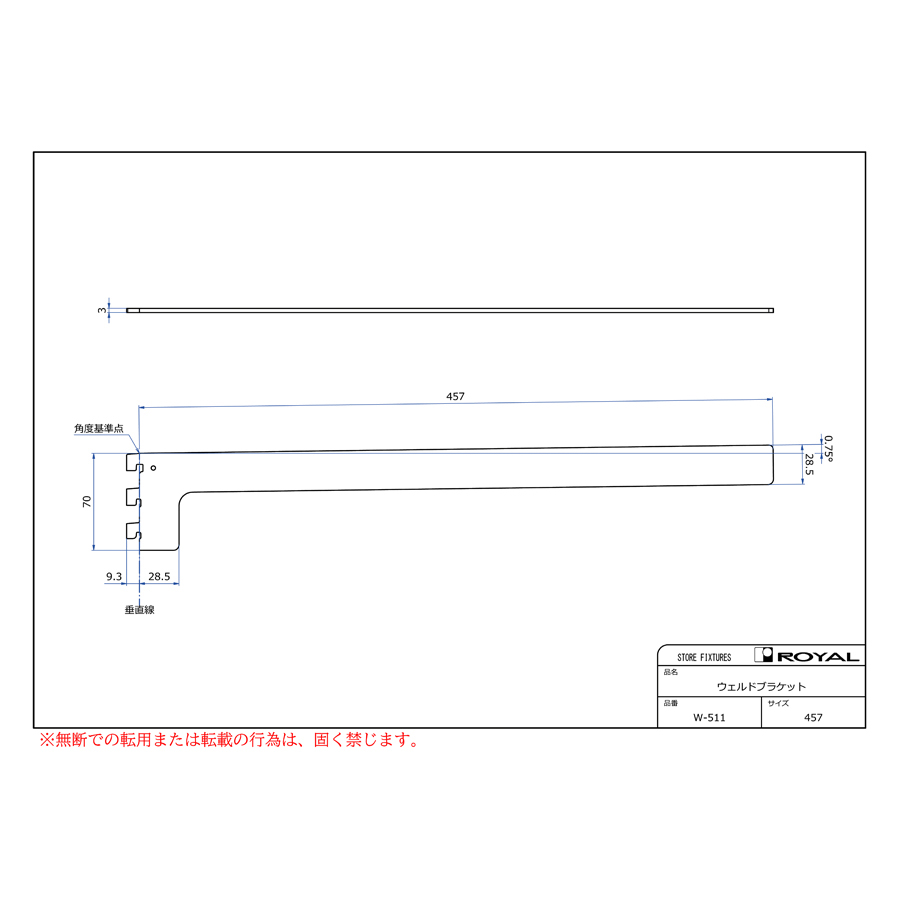

寸法図

ウェルドブラケット（弊社別注製作専用）

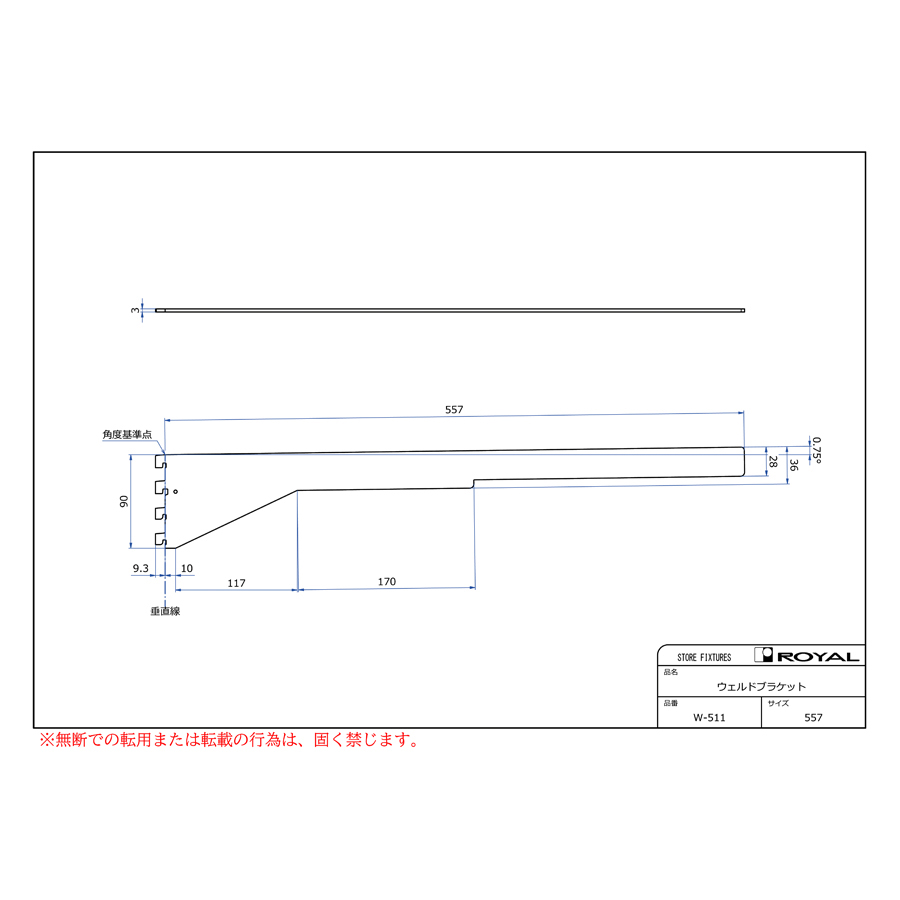

  • ※サイズ557mmは4ツ爪の形状となります。
    ●REVN別売り
    ●B-121注意警告厳守
    ●厚みt=3.0mm
    ●ブラケット装着時、無負荷状態では0.75°UPしております。（但し、t=2.0の棚柱のみ）
    ●材質：スチール特殊鋼
    ●ブラケットにLK・TPL（爪側PL）加工された製品と同時にRKYはご使用になれません。
    ●生地に限り、環境負荷物質（SOC10）が非含有（基準値以下）

カタログビューで見る

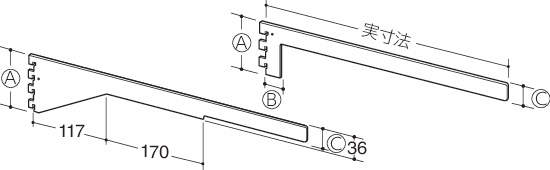

バリエーション

呼び名／サイズ

カラー

A寸法

B寸法

C寸法

図面 呼び名／サイズ カラー 定価 A寸法 B寸法 C寸法
407 生地 ¥ 830 70mm 28.5mm 28.5mm
407 クローム ¥ 1,400 70mm 28.5mm 28.5mm
407 Aニッケルサテン ¥ 2,050 70mm 28.5mm 28.5mm
407 APゴールド塗装 ¥ 2,200 70mm 28.5mm 28.5mm
407 Bゴールド ¥ 2,200 70mm 28.5mm 28.5mm
457 生地 ¥ 980 70mm 28.5mm 28.5mm
457 クローム ¥ 1,600 70mm 28.5mm 28.5mm
457 Aニッケルサテン ¥ 2,350 70mm 28.5mm 28.5mm
457 APゴールド塗装 ¥ 2,500 70mm 28.5mm 28.5mm
457 Bゴールド ¥ 2,500 70mm 28.5mm 28.5mm
557 生地 ¥ 1,300 90mm - 28mm
557 クローム ¥ 2,650 90mm - 28mm
557 Aニッケルサテン ¥ 3,850 90mm - 28mm
557 APゴールド塗装 ¥ 4,150 90mm - 28mm
557 Bゴールド ¥ 4,150 90mm - 28mm

青字=要納期
