ウェルドブラケット(既製品半製品生地)
- ●REVN別売り
●B-110注意警告厳守
●材質:スチール特殊鋼
●厚みt=3.0mm
●ブラケット装着時、無負荷状態では0.75°UPしております。(但し、t=2.0の棚柱のみ)
●ブラケットにLK・TPL(爪側PL)加工された製品と同時にRKYはご使用になれません。
●生地に限り、環境負荷物質(SOC10)が非含有(基準値以下)
ウェルドブラケット(既製品半製品生地)

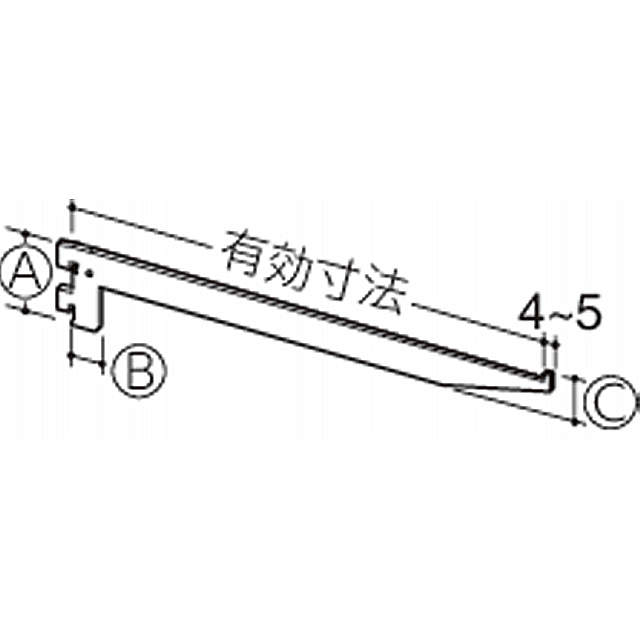

| 図面 | 呼び名/サイズ | カラー | 定価 | A | B | C |
|---|---|---|---|---|---|---|

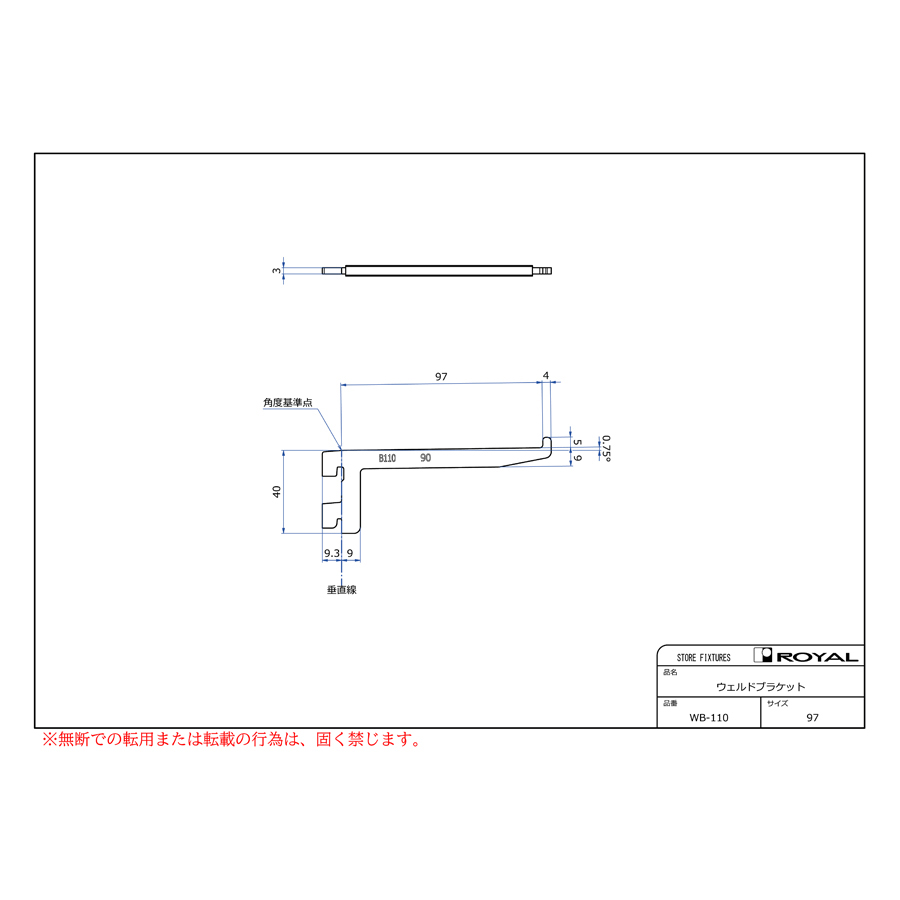

| file_download | 97 | 生地 | ¥ 280 | 40 | 9 | 9 |

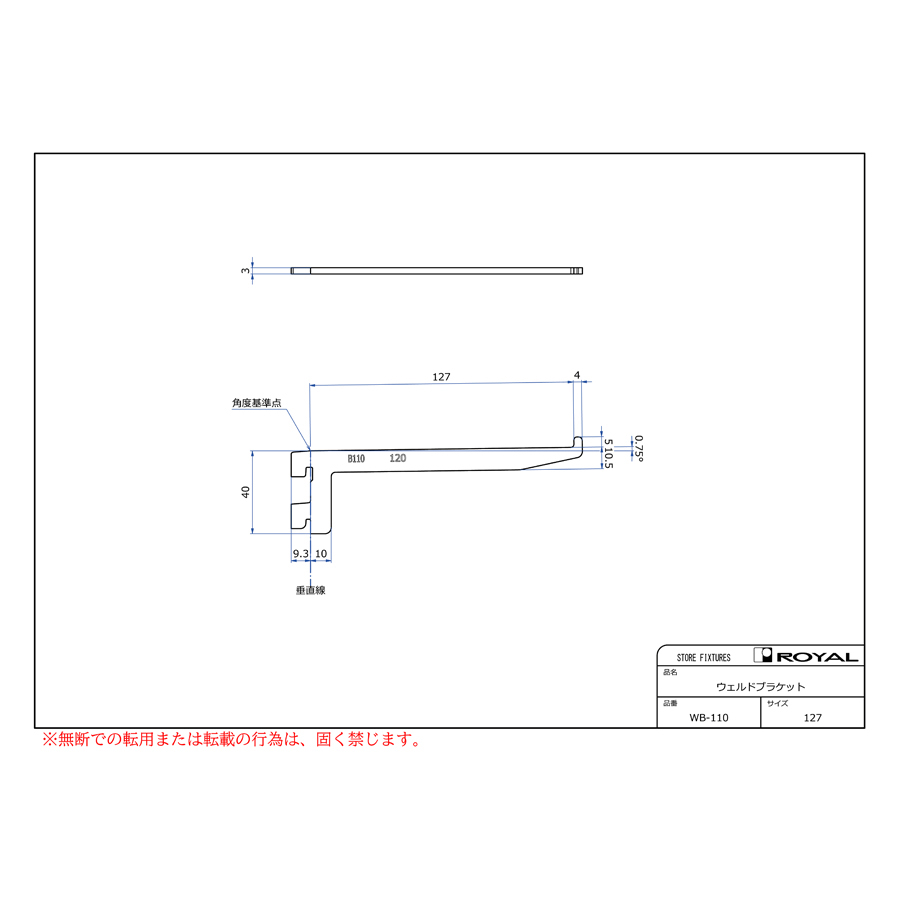

| file_download | 127 | 生地 | ¥ 300 | 40 | 10 | 10.5 |

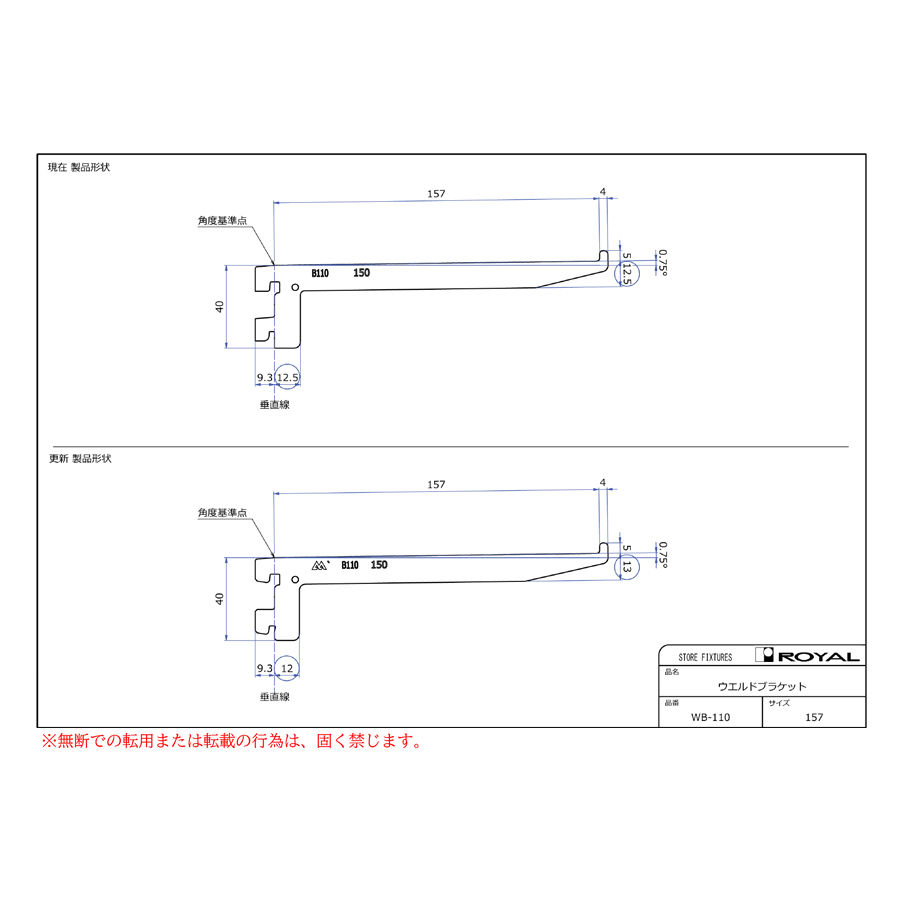

| file_download | 157 | 生地 | ¥ 330 | 40 | 12 | 13 |

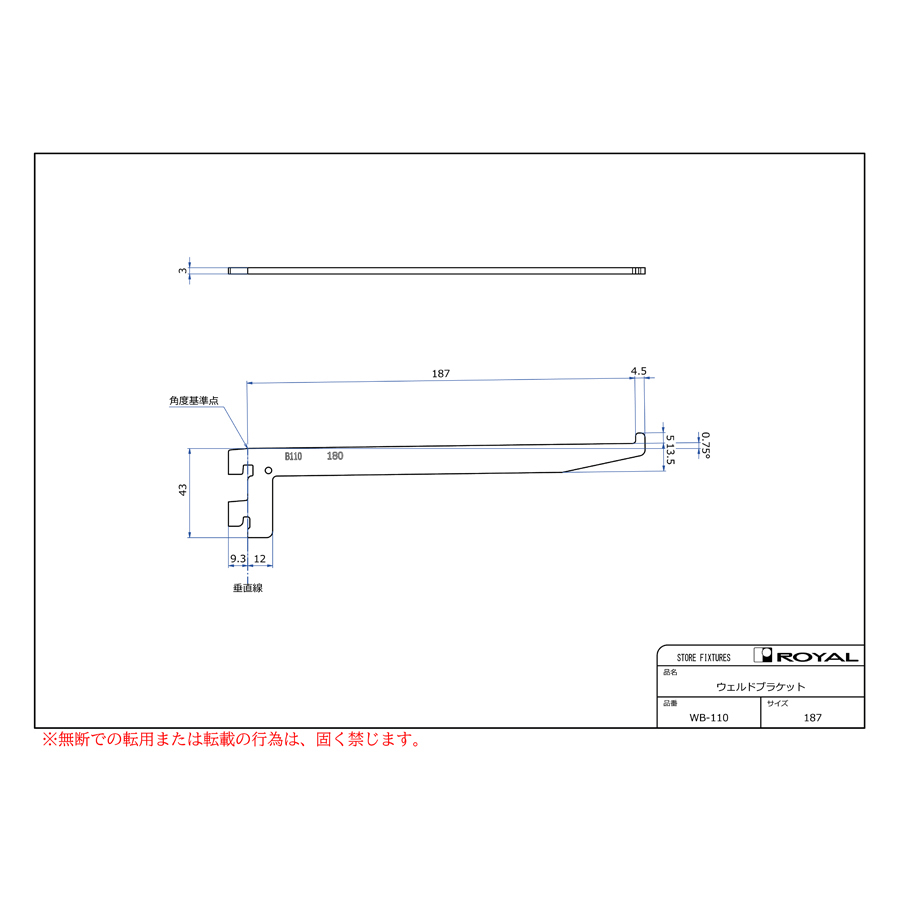

| file_download | 187 | 生地 | ¥ 350 | 43 | 12 | 13.5 |

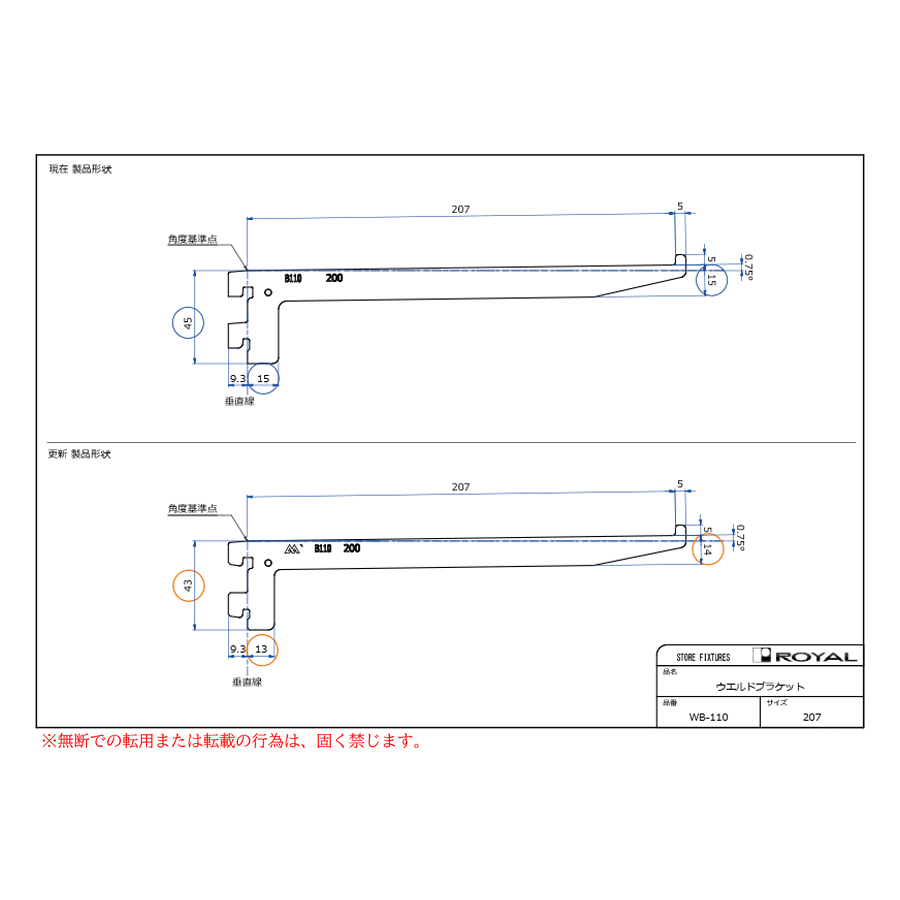

| file_download | 207 | 生地 | ¥ 360 | 43 | 13 | 14 |

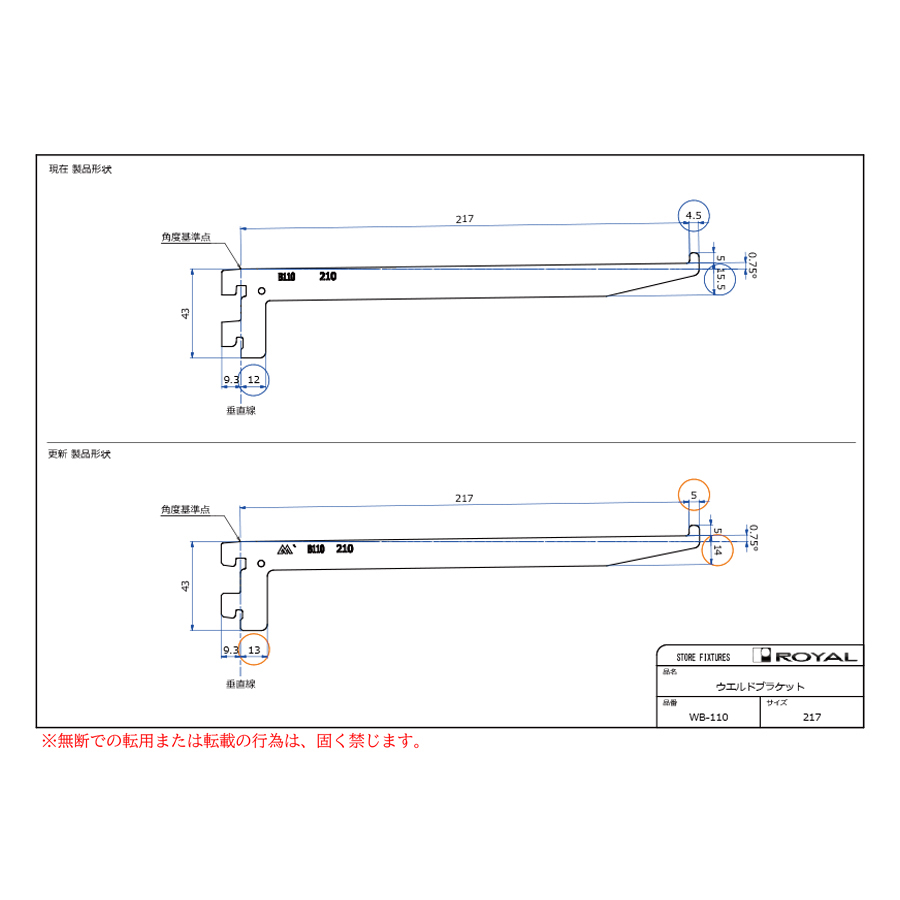

| file_download | 217 | 生地 | ¥ 380 | 43 | 13 | 14 |

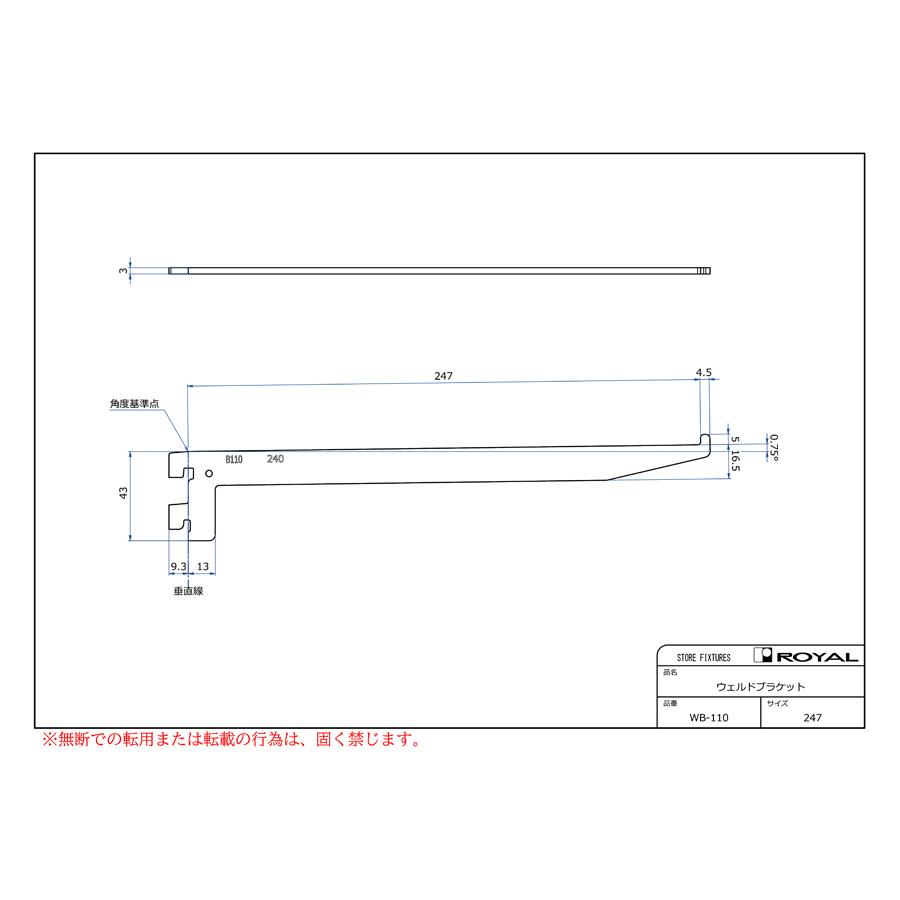

| file_download | 247 | 生地 | ¥ 410 | 43 | 13 | 16.5 |

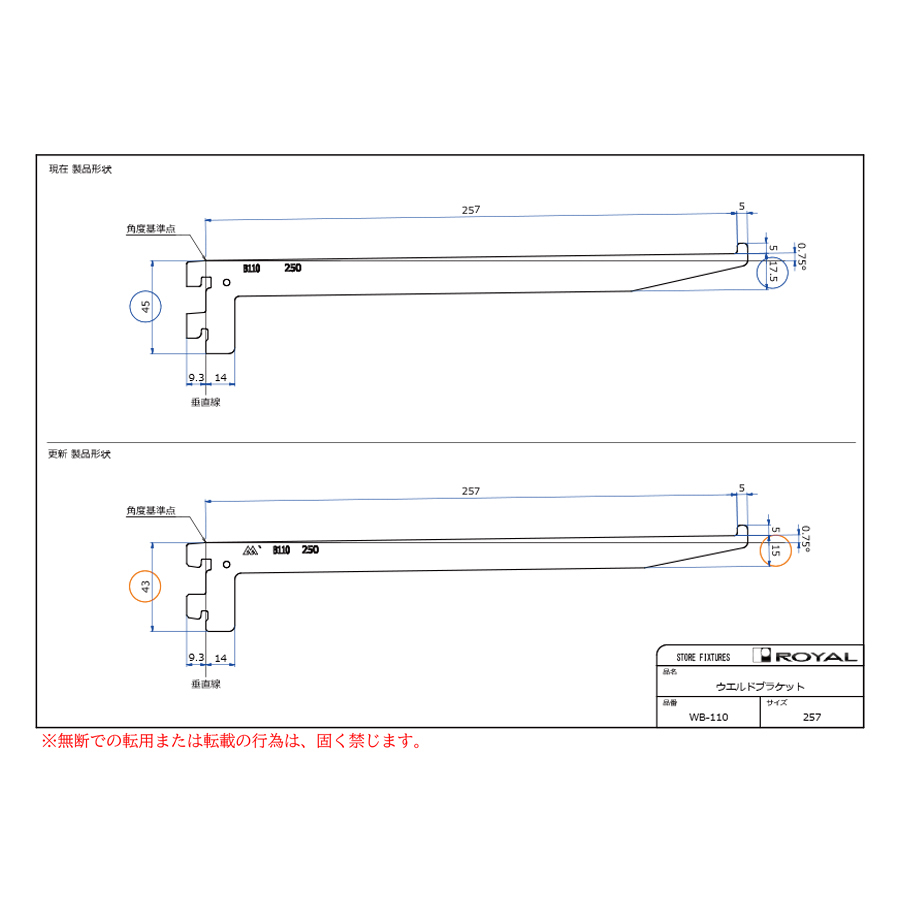

| file_download | 257 | 生地 | ¥ 420 | 43 | 14 | 15 |

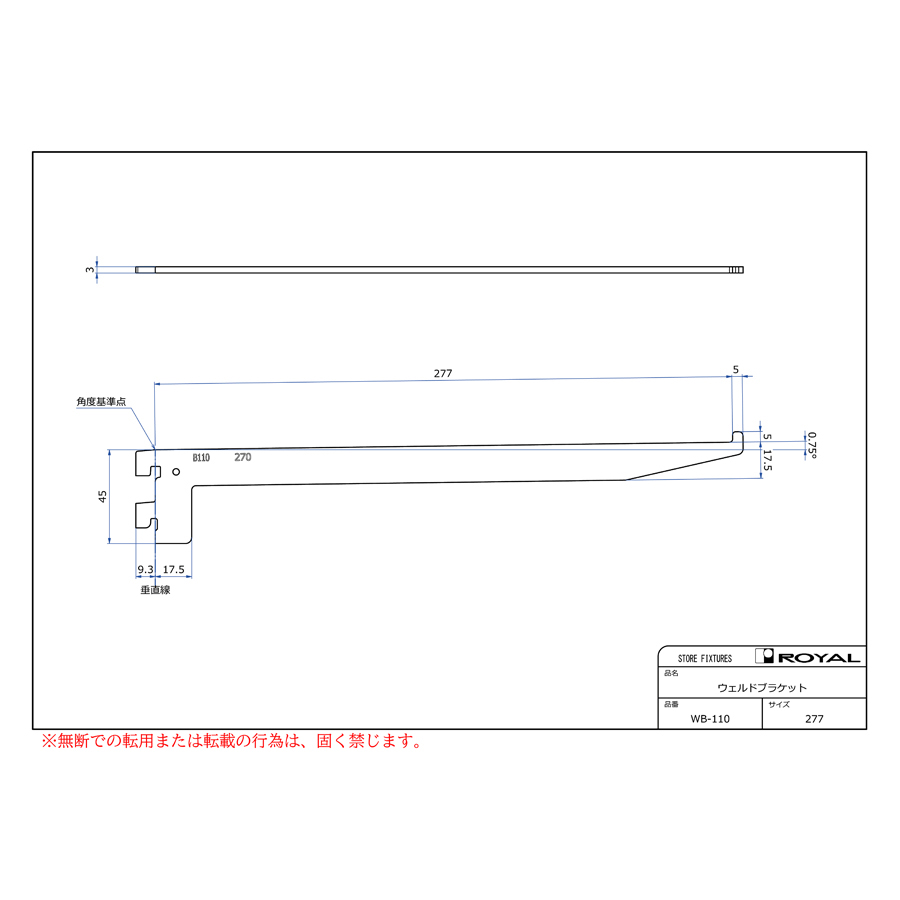

| file_download | 277 | 生地 | ¥ 430 | 45 | 17.5 | 17.5 |

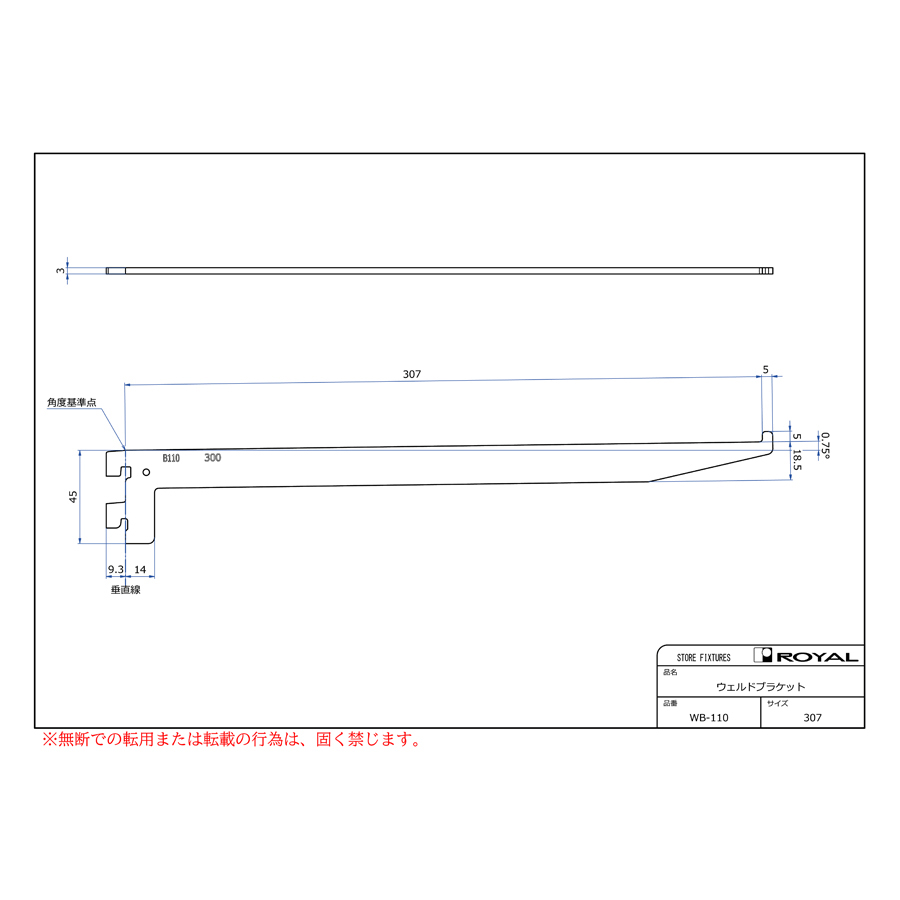

| file_download | 307 | 生地 | ¥ 460 | 45 | 14 | 18.5 |

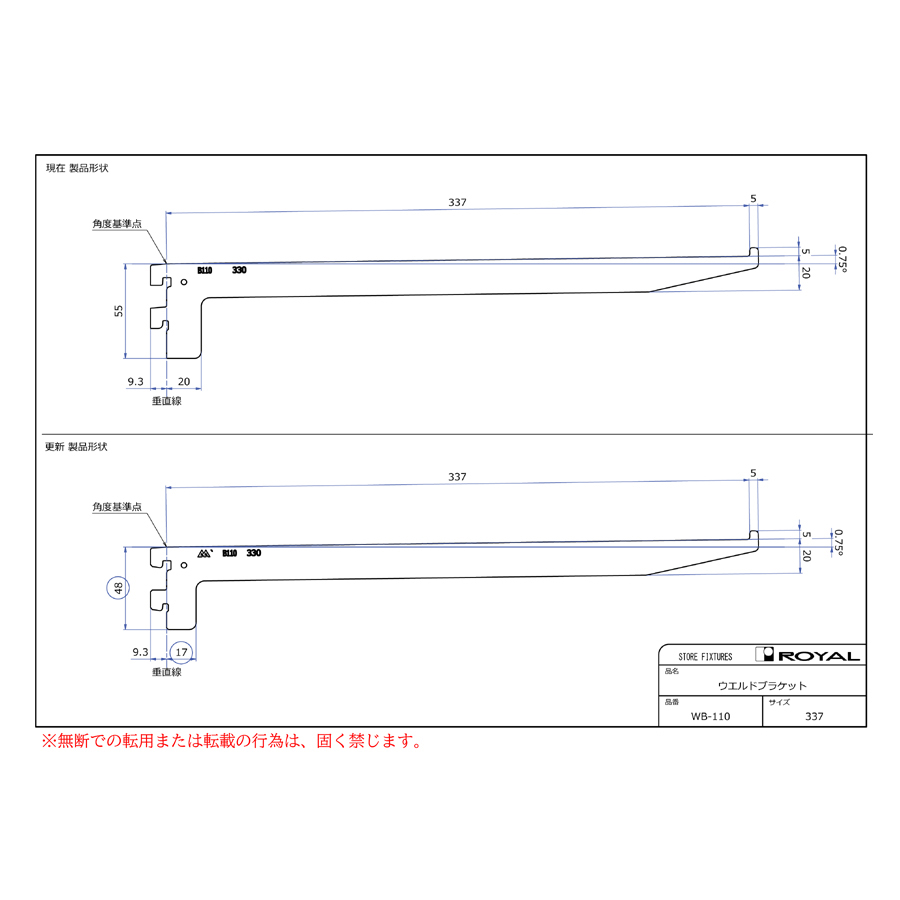

| file_download | 337 | 生地 | ¥ 500 | 48 | 17 | 20 |

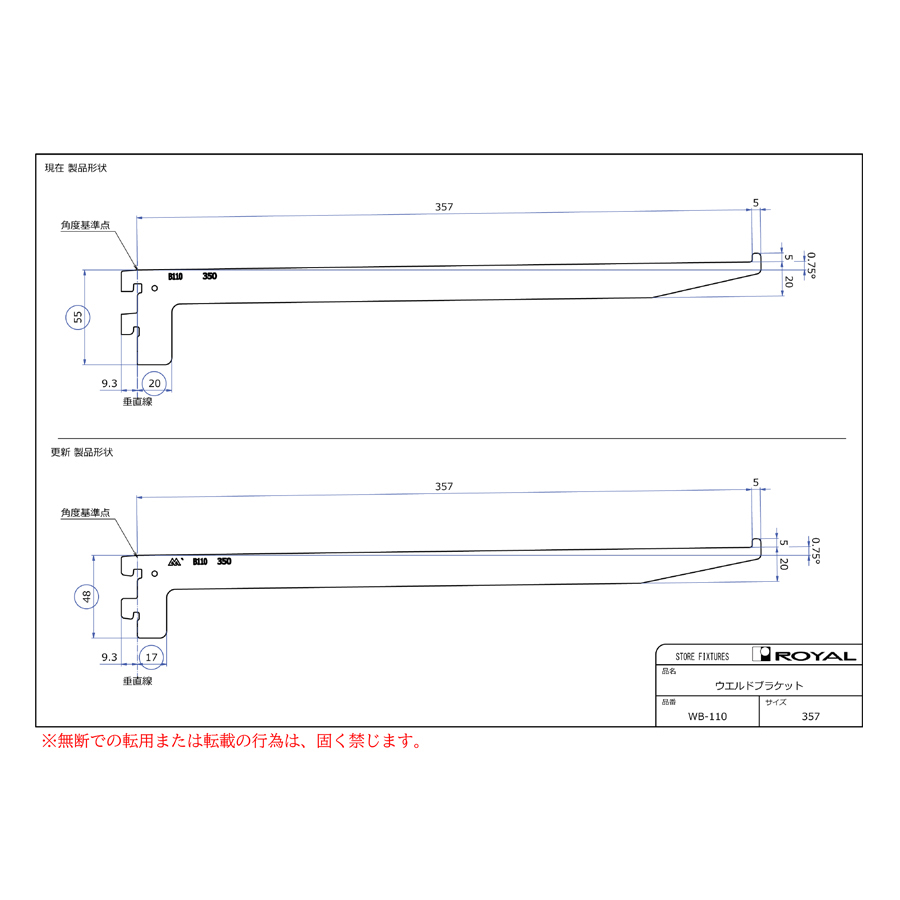

| file_download | 357 | 生地 | ¥ 550 | 48 | 17 | 20 |
