ウェルドブラケット(既製品半製品生地)
- ●REVN別売り
●B-120注意警告厳守
●材質:スチール特殊鋼
●厚みt=3.0mm
●ブラケット装着時、無負荷状態では0.75°UPしております。(但し、t=2.0の棚柱のみ)
●ブラケットにLK・TPL(爪側PL)加工された製品と同時にRKYはご使用になれません。
●生地に限り、環境負荷物質(SOC10)が非含有(基準値以下)
ウェルドブラケット(既製品半製品生地)

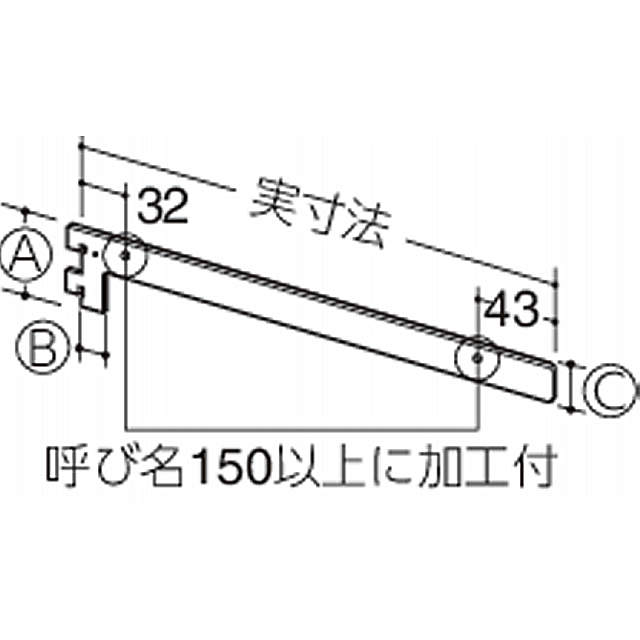

| 図面 | 呼び名/サイズ | カラー | 定価 | A | B | C |
|---|---|---|---|---|---|---|

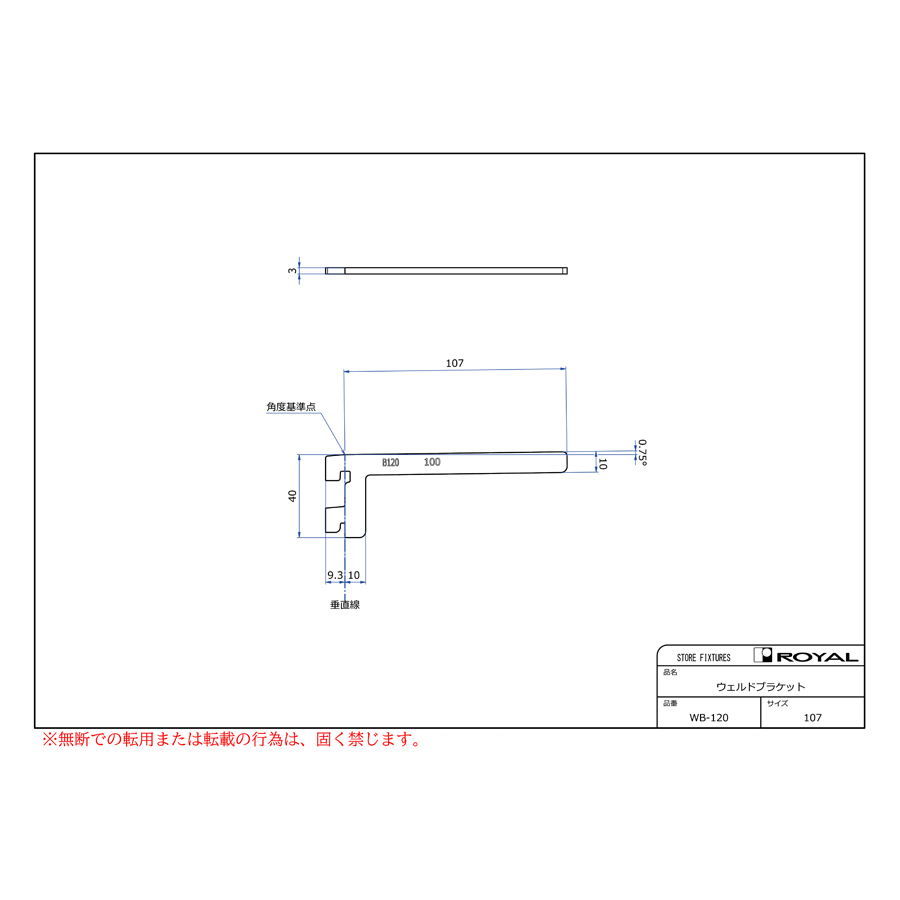

| file_download | 107 | 生地 | ¥ 290 | 40 | 10 | 10 |

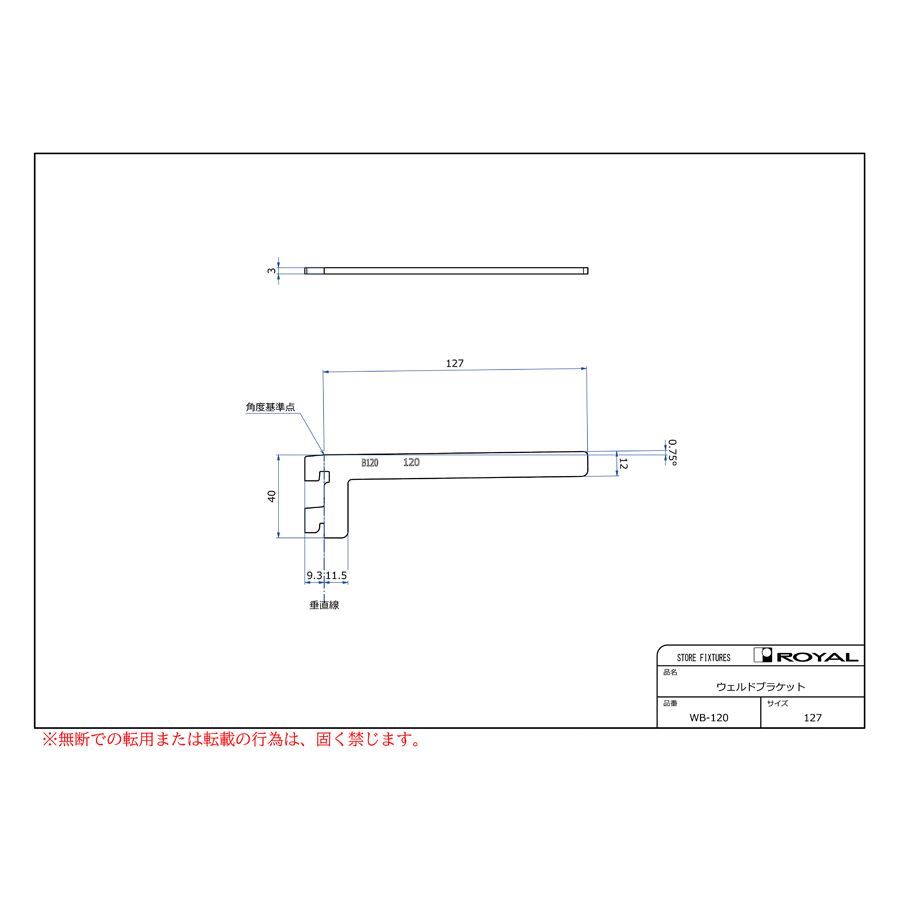

| file_download | 127 | 生地 | ¥ 310 | 40 | 11.5 | 12 |

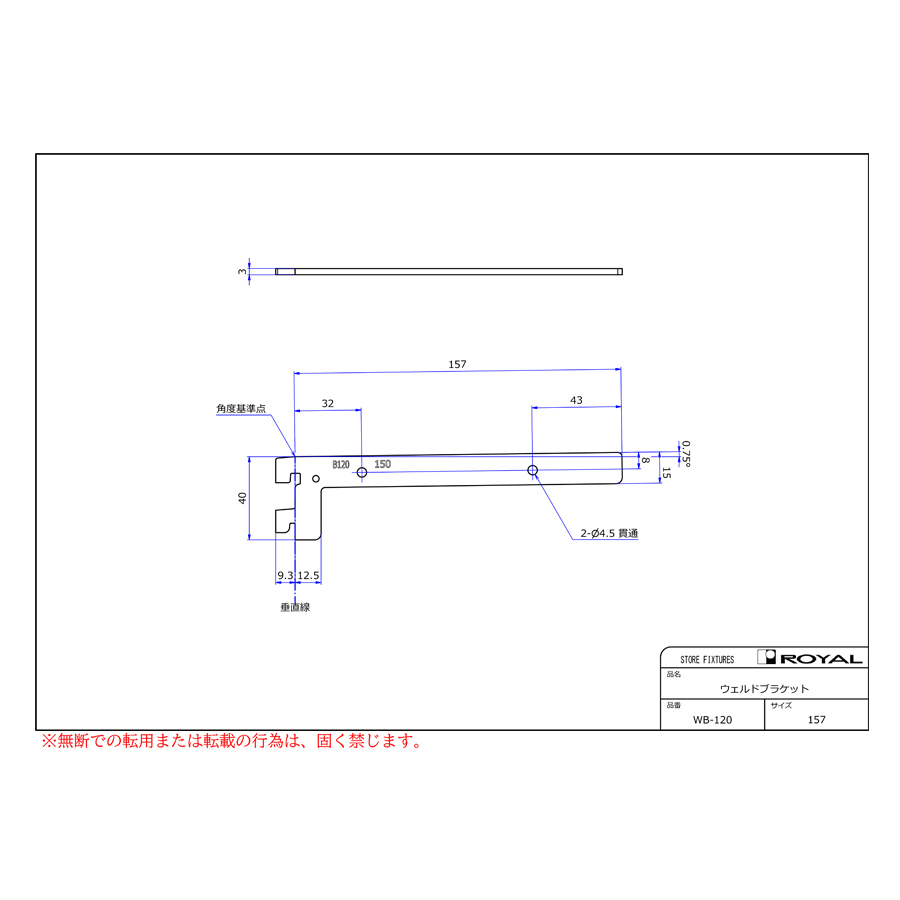

| file_download | 157 | 生地 | ¥ 340 | 40 | 12.5 | 15 |

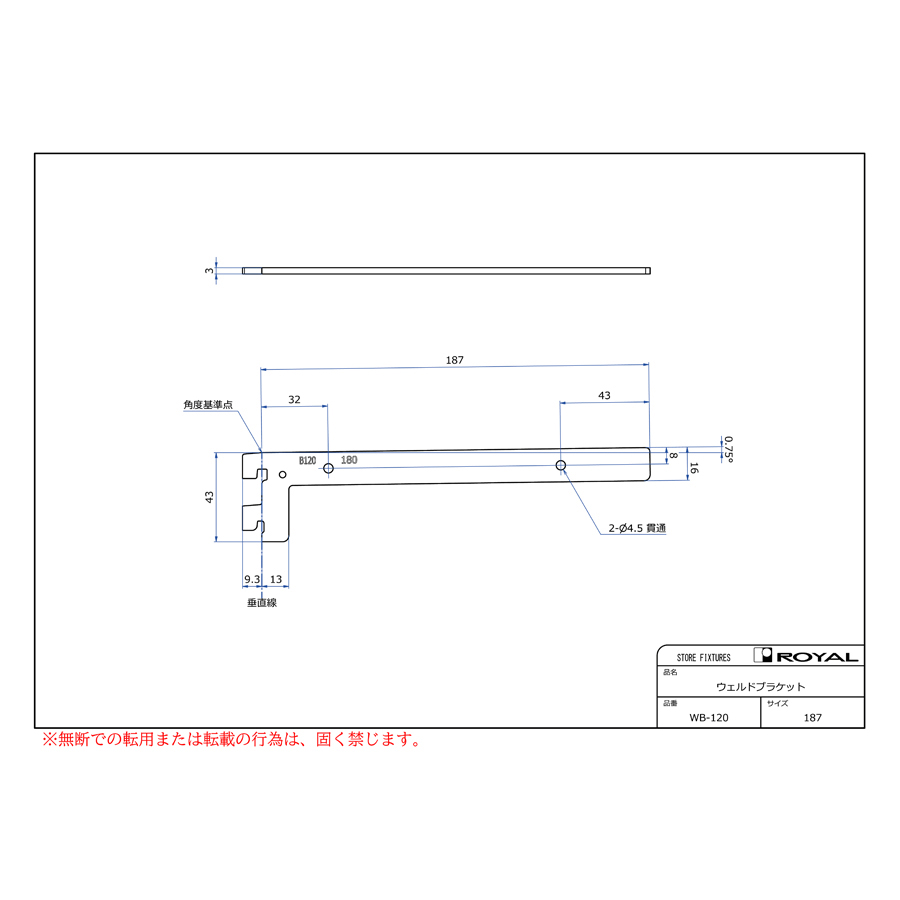

| file_download | 187 | 生地 | ¥ 360 | 43 | 13 | 16 |

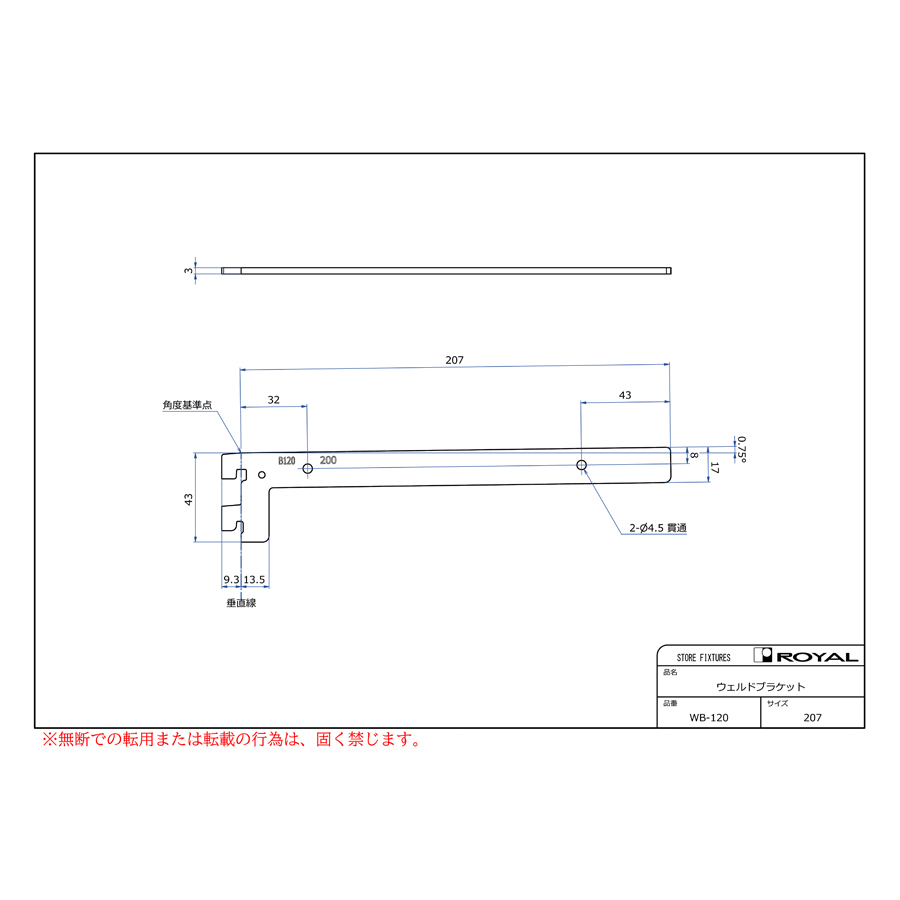

| file_download | 207 | 生地 | ¥ 380 | 43 | 13.5 | 17 |

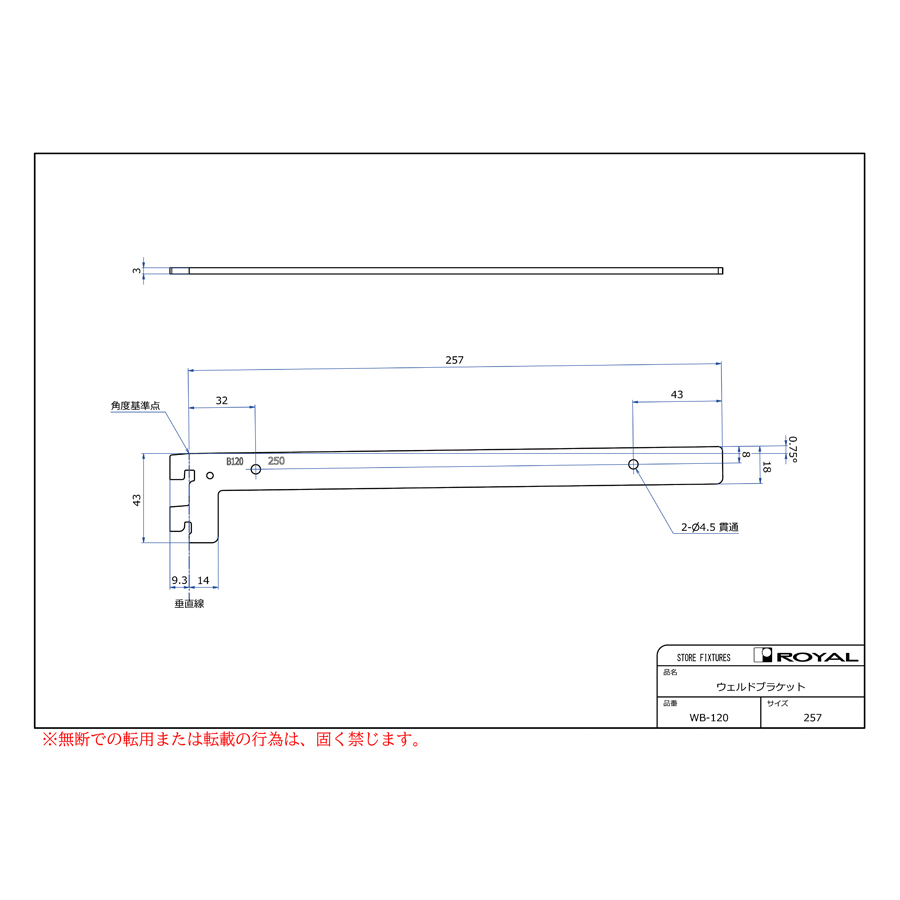

| file_download | 257 | 生地 | ¥ 420 | 43 | 14 | 18 |

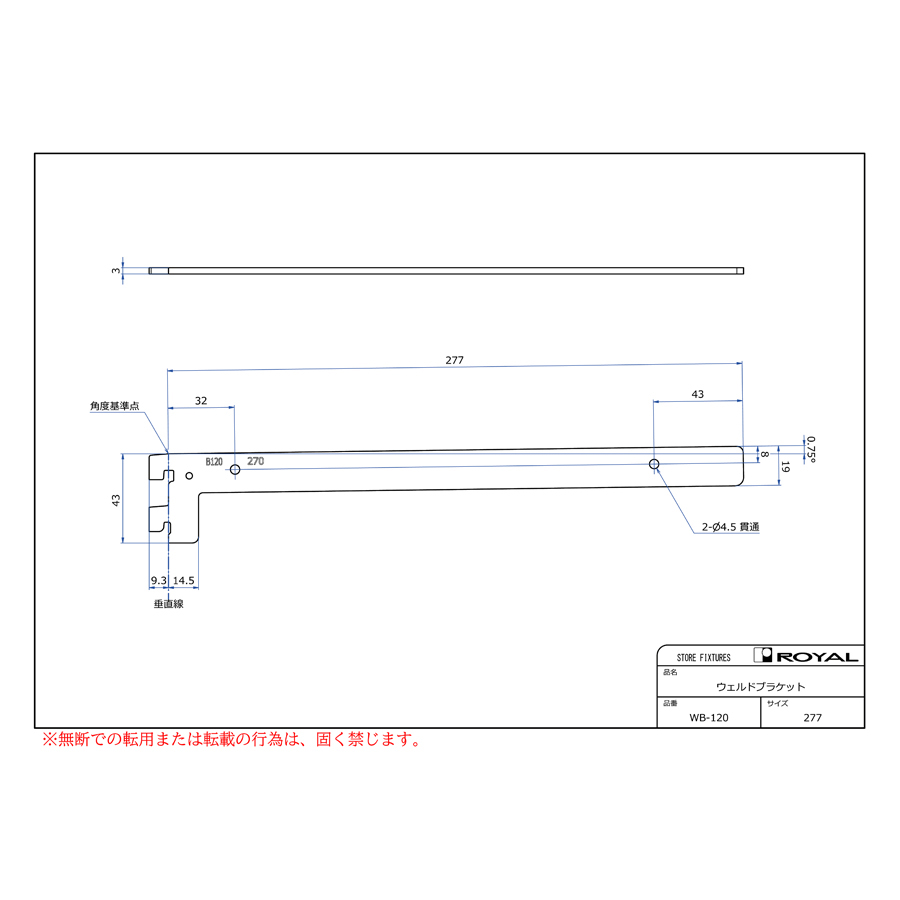

| file_download | 277 | 生地 | ¥ 460 | 43 | 14.5 | 19 |

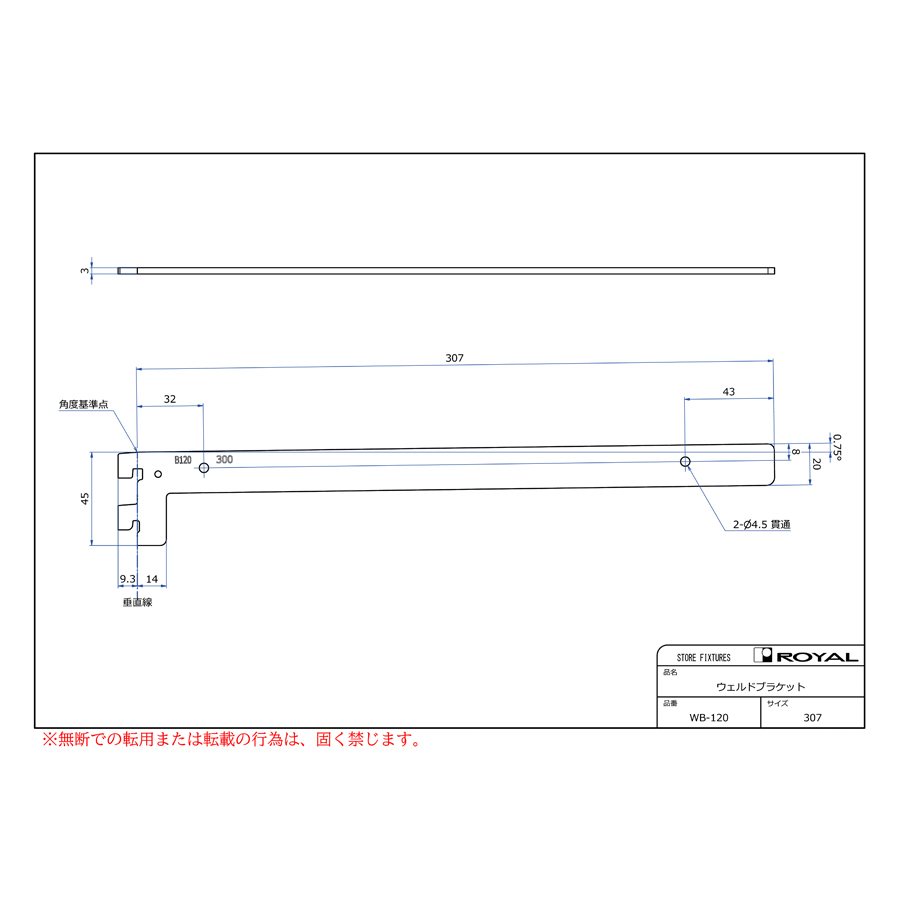

| file_download | 307 | 生地 | ¥ 470 | 45 | 14 | 20 |

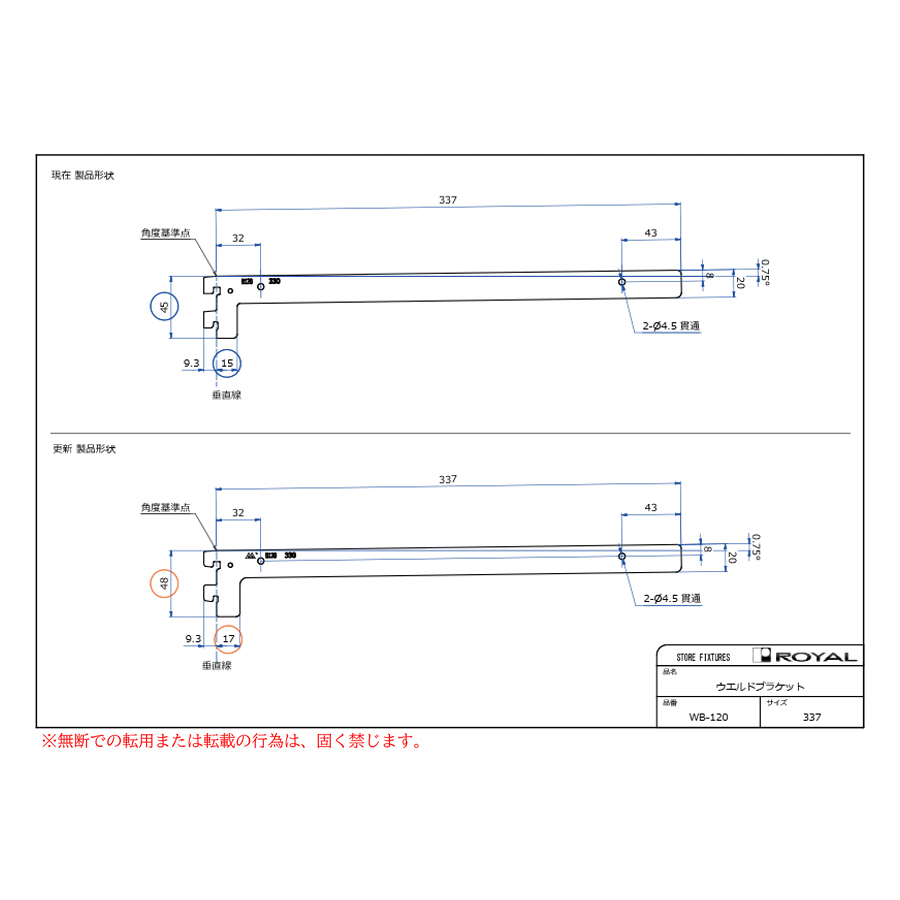

| file_download | 337 | 生地 | ¥ 520 | 48 | 17 | 20 |

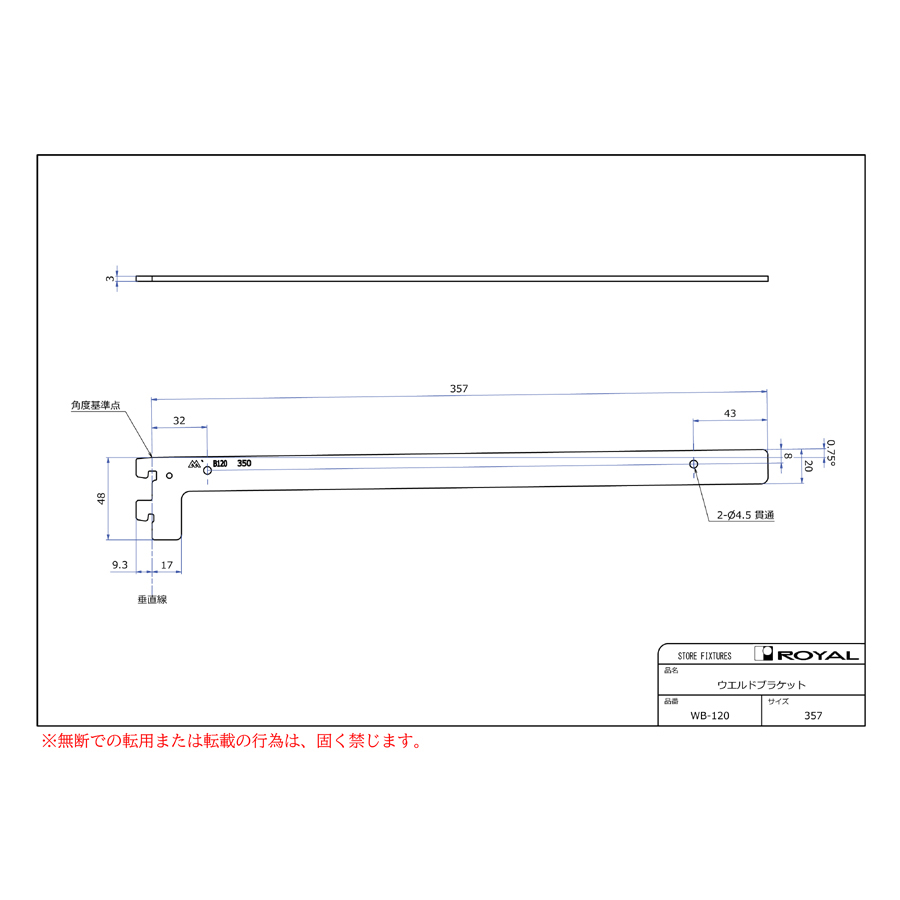

| file_download | 357 | 生地 | ¥ 570 | 48 | 17 | 20 |
