ウェルドブラケット(既製品半製品生地)Rタイプ
- ※自動ロック式抜け止めは、取り付けしてありませんが、付属しております。
●REVN別売り
●ガラス棚専用
●材質:スチール特殊鋼
●厚みt=2.6mm
●ブラケット装着時、無負荷状態では0.75°UPしております。(但し、t=2.0の棚柱のみ)
●爪側PL加工およびLK加工された製品は、ご使用になれません。
●生地に限り、環境負荷物質(SOC10)が非含有(基準値以下)
ウェルドブラケット(既製品半製品生地)Rタイプ
| 図面 | 呼び名/サイズ | カラー | 定価 | A寸法 | B寸法 | C寸法 |
|---|---|---|---|---|---|---|
| file_download | 107 | 生地 | ¥ 260 | 43 | 11 | 7 |

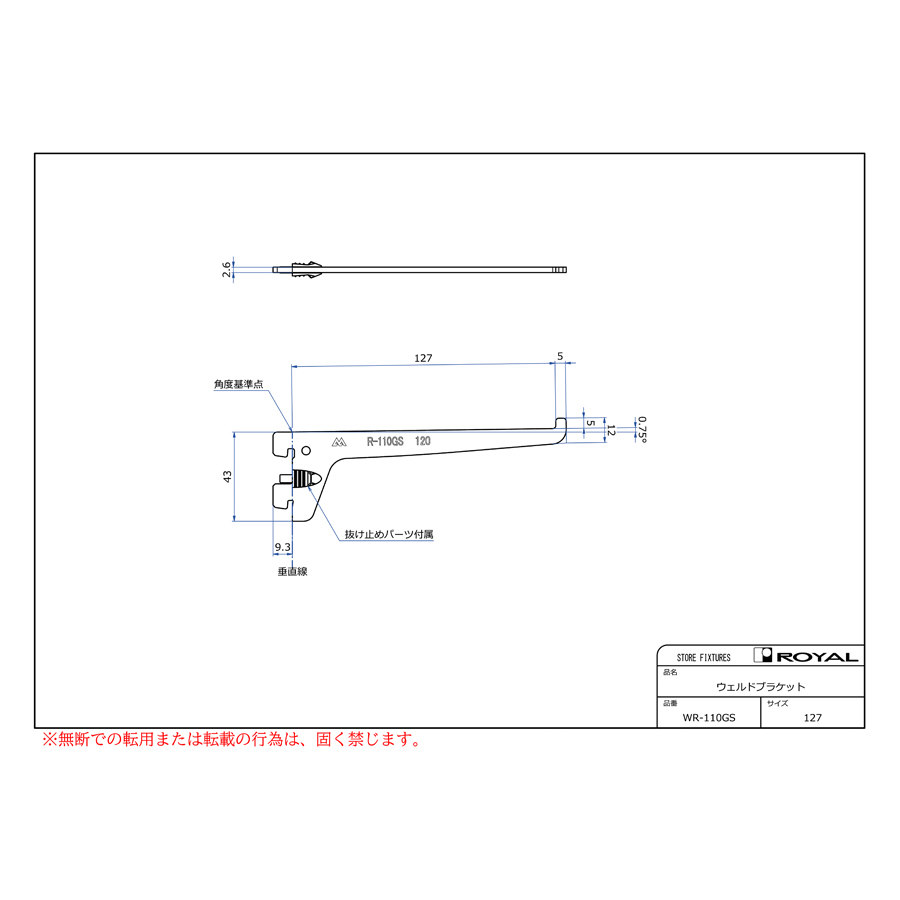

| file_download | 127 | 生地 | ¥ 270 | 43 | 12 | 7 |

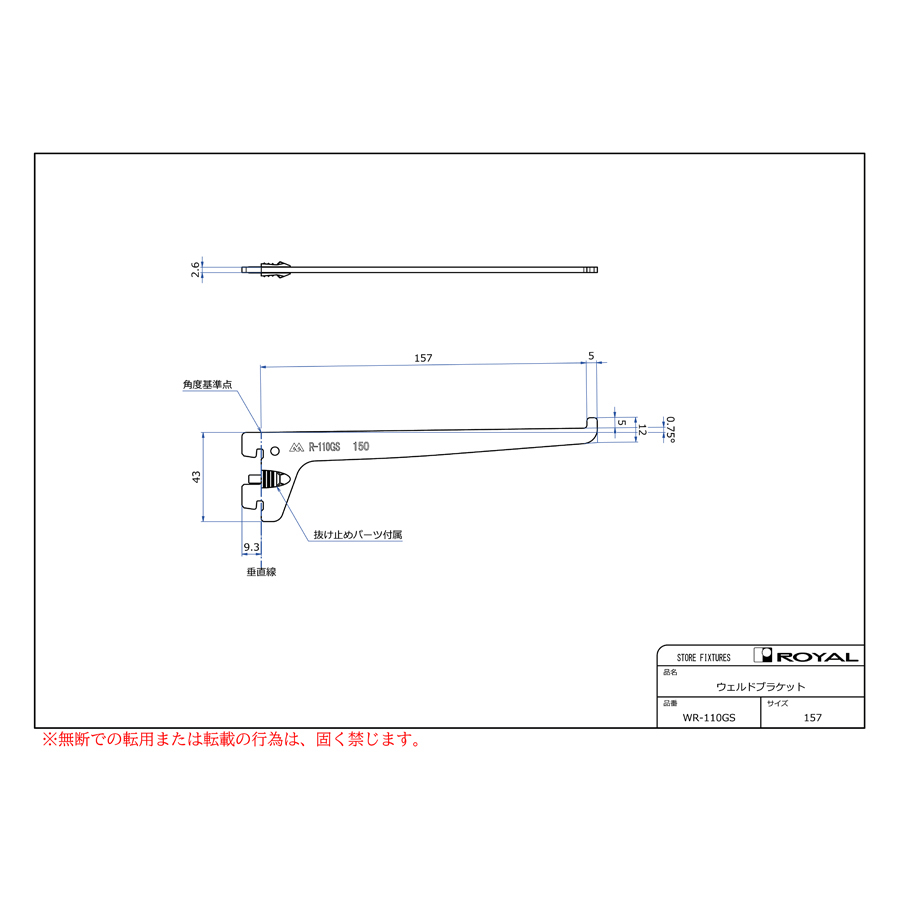

| file_download | 157 | 生地 | ¥ 290 | 43 | 13 | 7 |

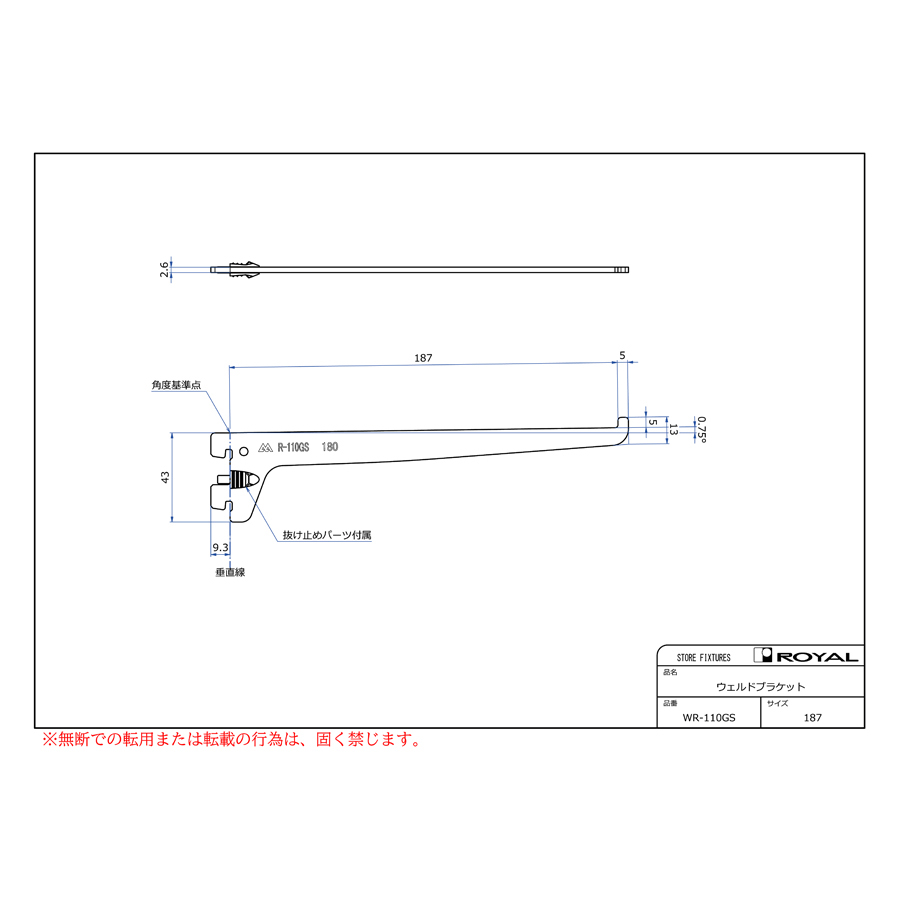

| file_download | 187 | 生地 | ¥ 320 | 43 | 15 | 8 |

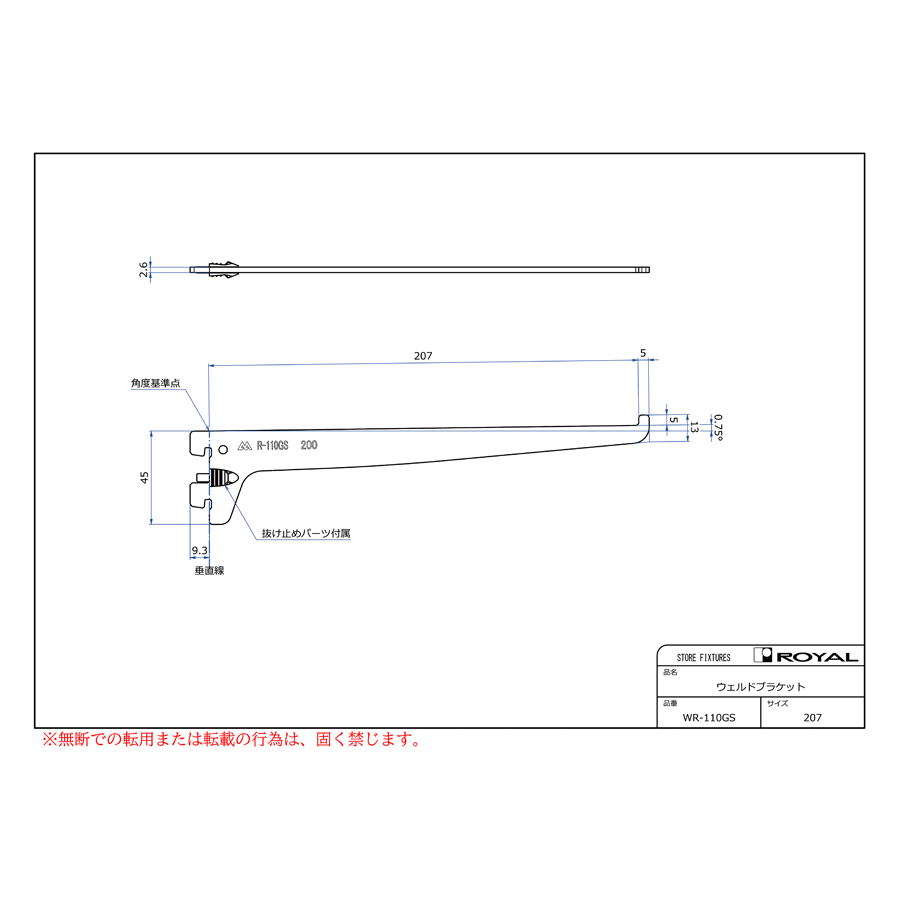

| file_download | 207 | 生地 | ¥ 330 | 45 | 18 | 8 |

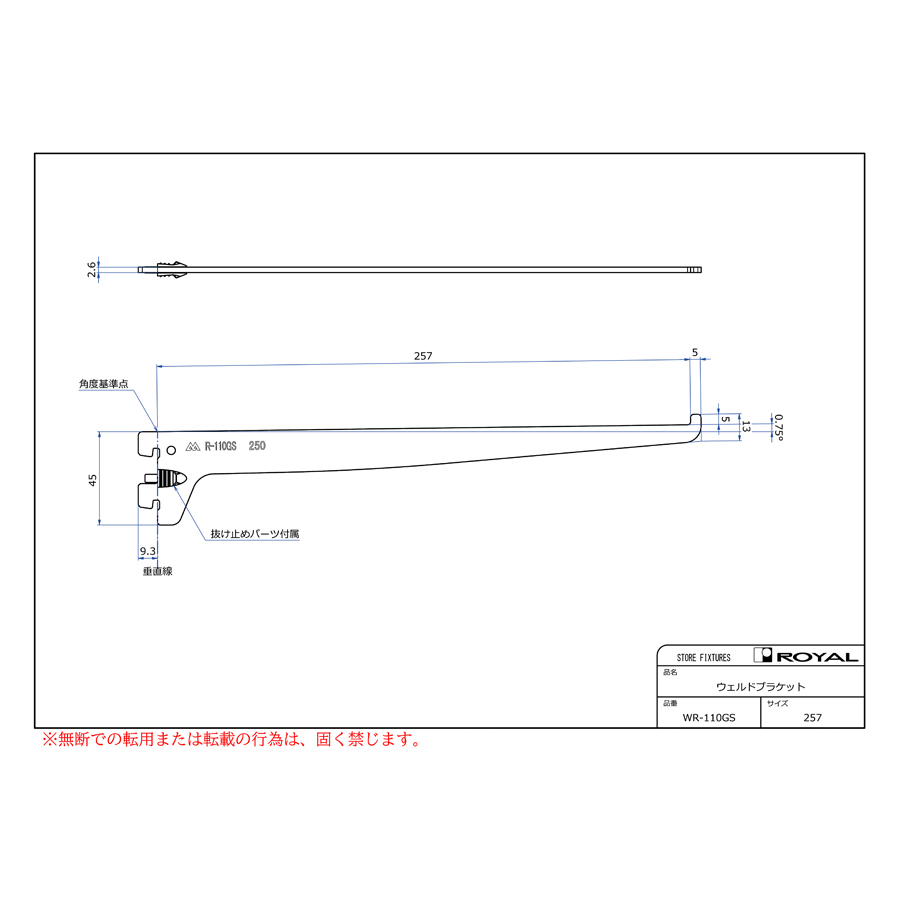

| file_download | 257 | 生地 | ¥ 380 | 45 | 20 | 8 |

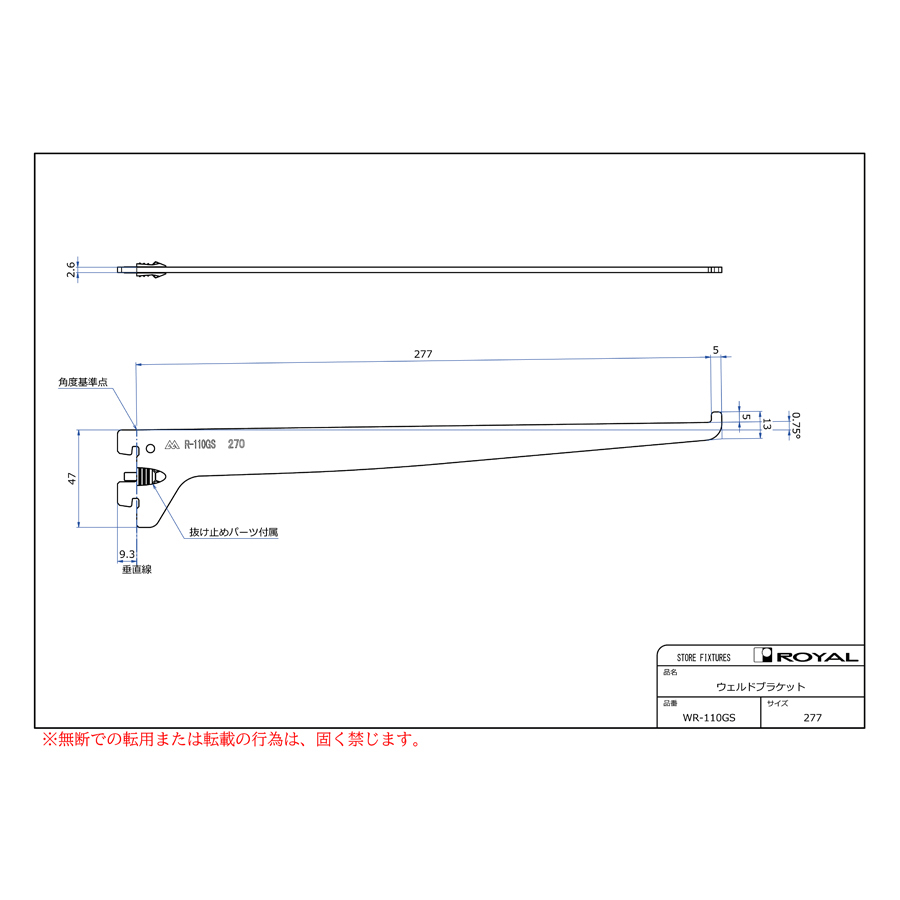

| file_download | 277 | 生地 | ¥ 390 | 47 | 21 | 8 |

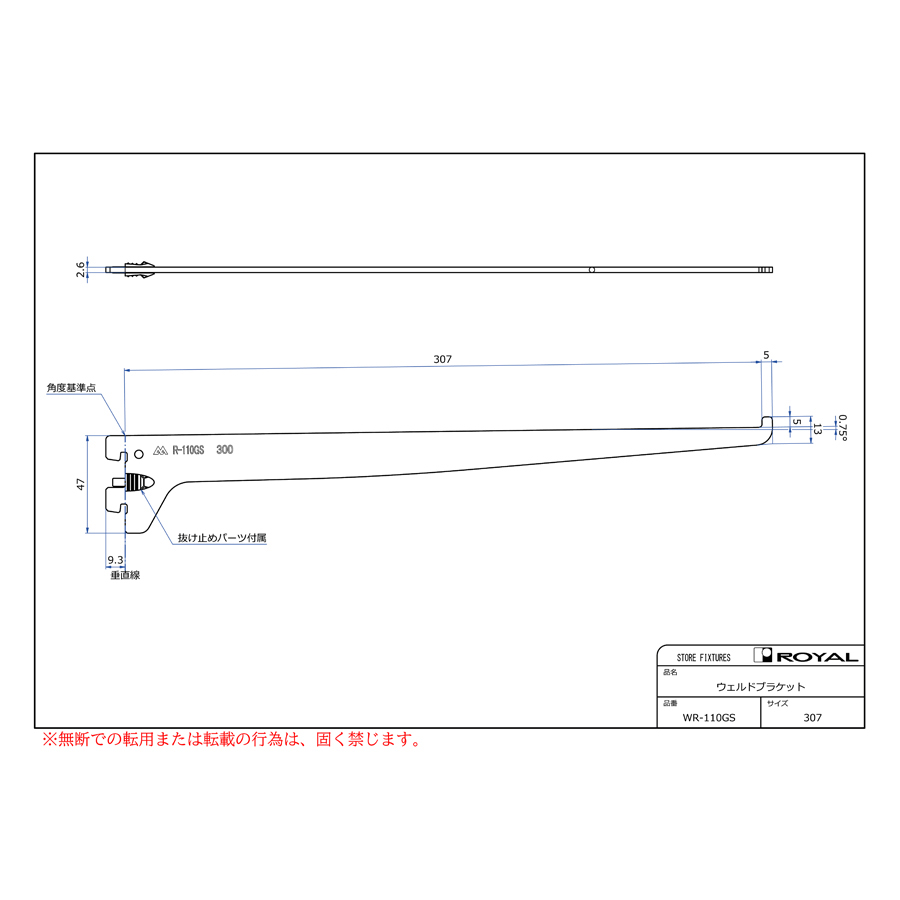

| file_download | 307 | 生地 | ¥ 420 | 47 | 21.5 | 8 |

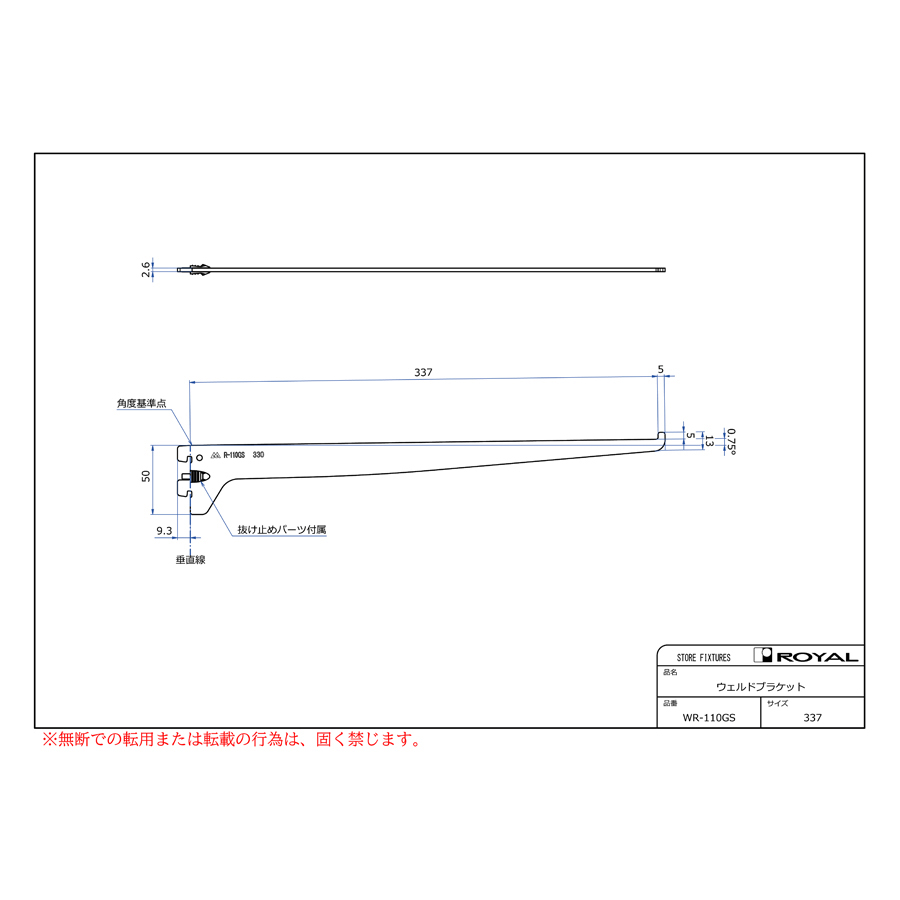

| file_download | 337 | 生地 | ¥ 460 | 50 | 23.5 | 8 |
| file_download | 357 | 生地 | ¥ 510 | 50 | 24.5 | 8 |
