WRA-78Sウェルドブラケット7060

プロフィール よくあるご質問

thumbnail images

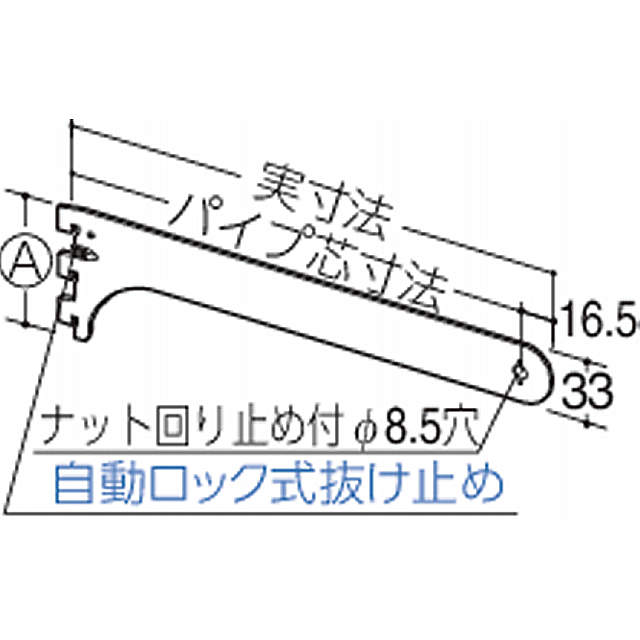

寸法図

ウェルドブラケット（既製品半製品生地）Rタイプ

  • ●RA-78S注意警告厳守
    ●爪の形状：実寸法207mmまでは、2つ爪になります。
    ●HRC-25･32専用
    ●材質：スチール特殊鋼
    ●厚みt=3.0mm
    ●ブラケット装着時、無負荷状態では0.75°UPしております。（但し、t=2.0の棚柱のみ）
    ●生地に限り、環境負荷物質（SOC10）が非含有（基準値以下）

カタログビューで見る

バリエーション

呼び名／サイズ

カラー

パイプ芯寸法

A寸法

図面 呼び名／サイズ カラー 定価 パイプ芯寸法 A寸法

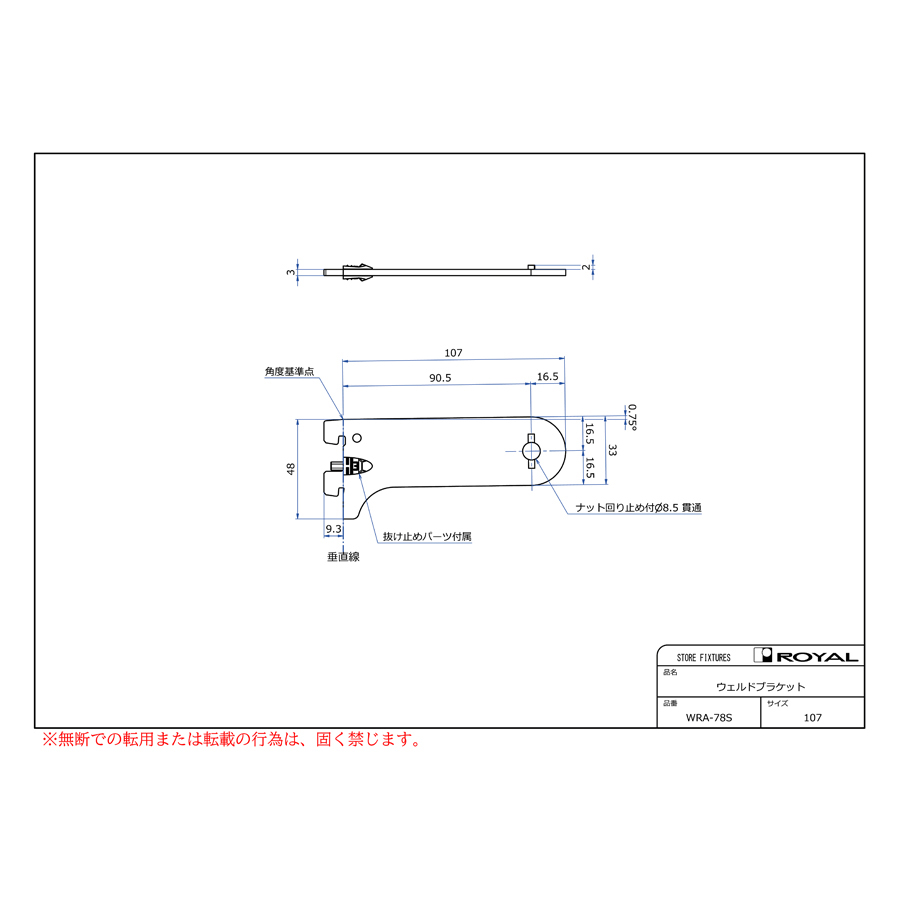

107 生地 ¥ 700 90.5mm 48

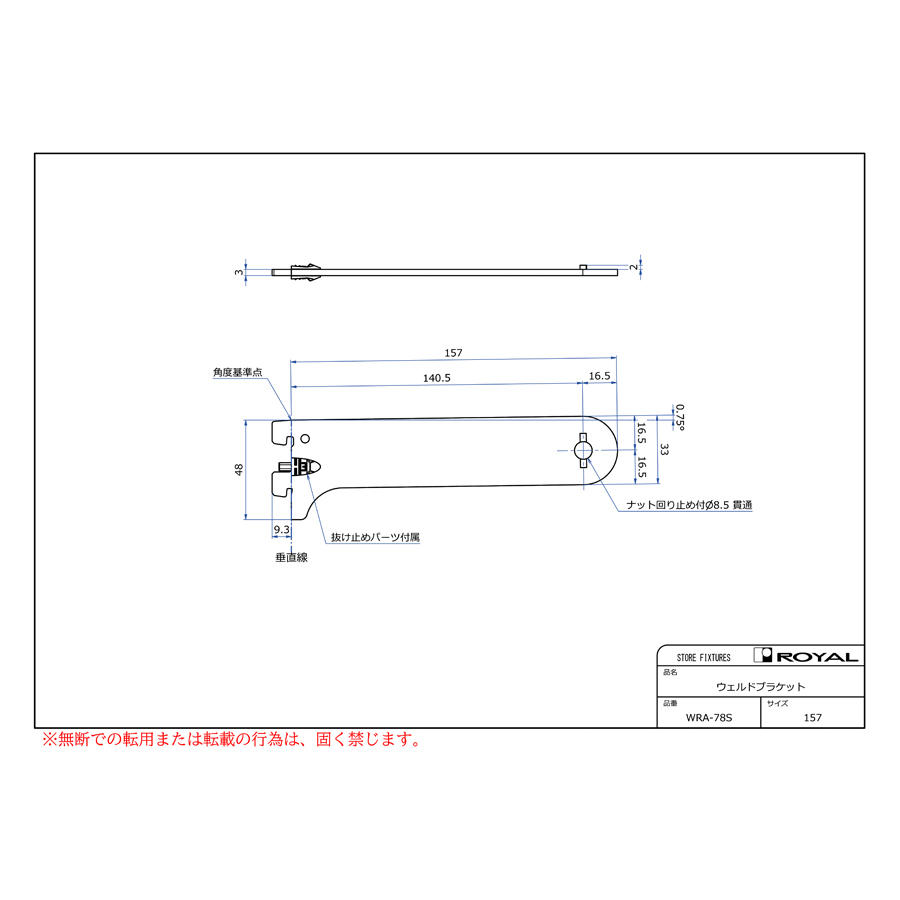

157 生地 ¥ 780 140.5mm 48

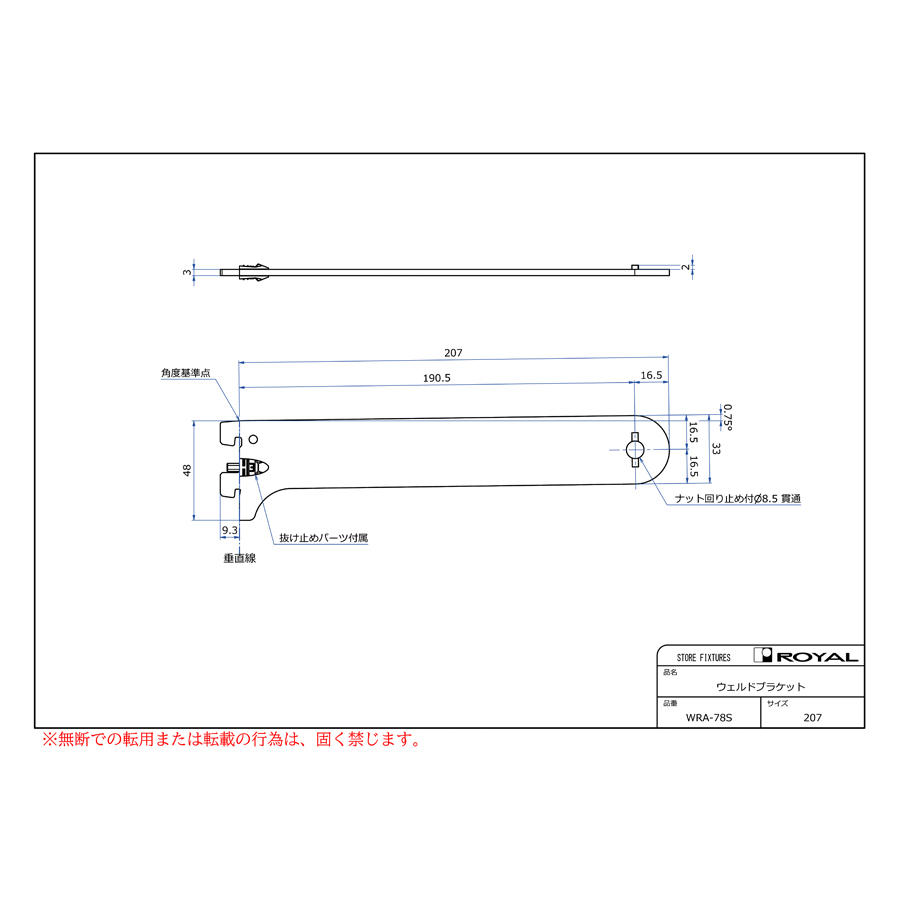

207 生地 ¥ 870 190.5mm 48

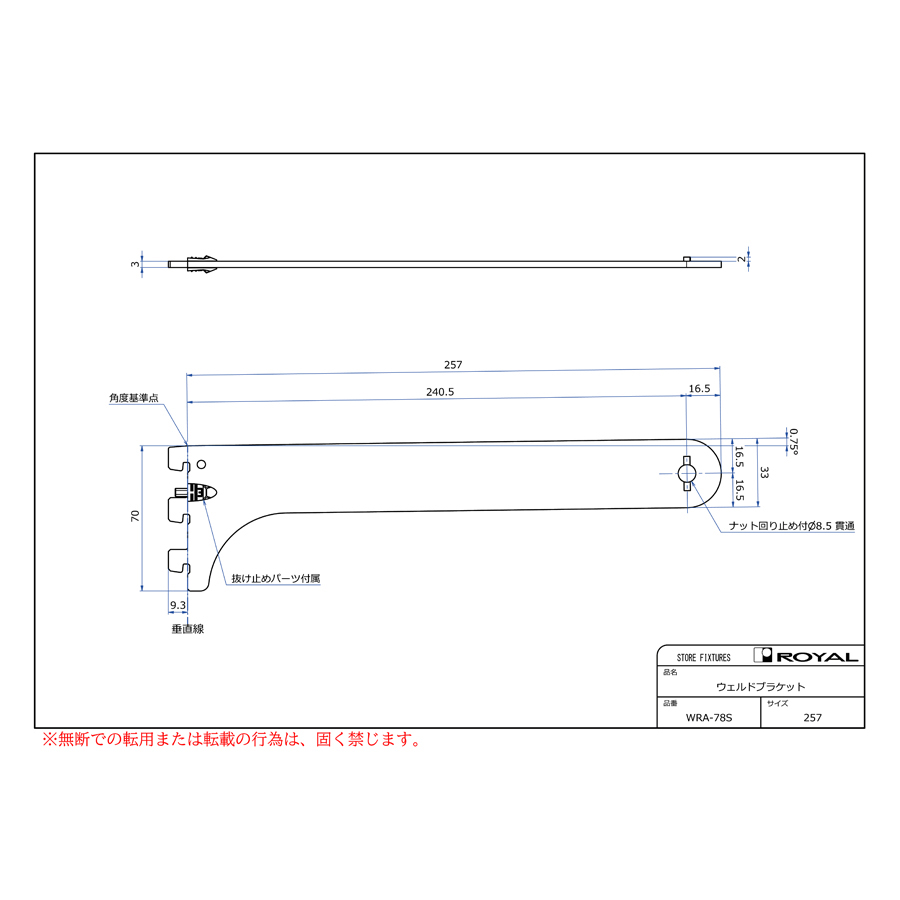

257 生地 ¥ 960 240.5mm 70

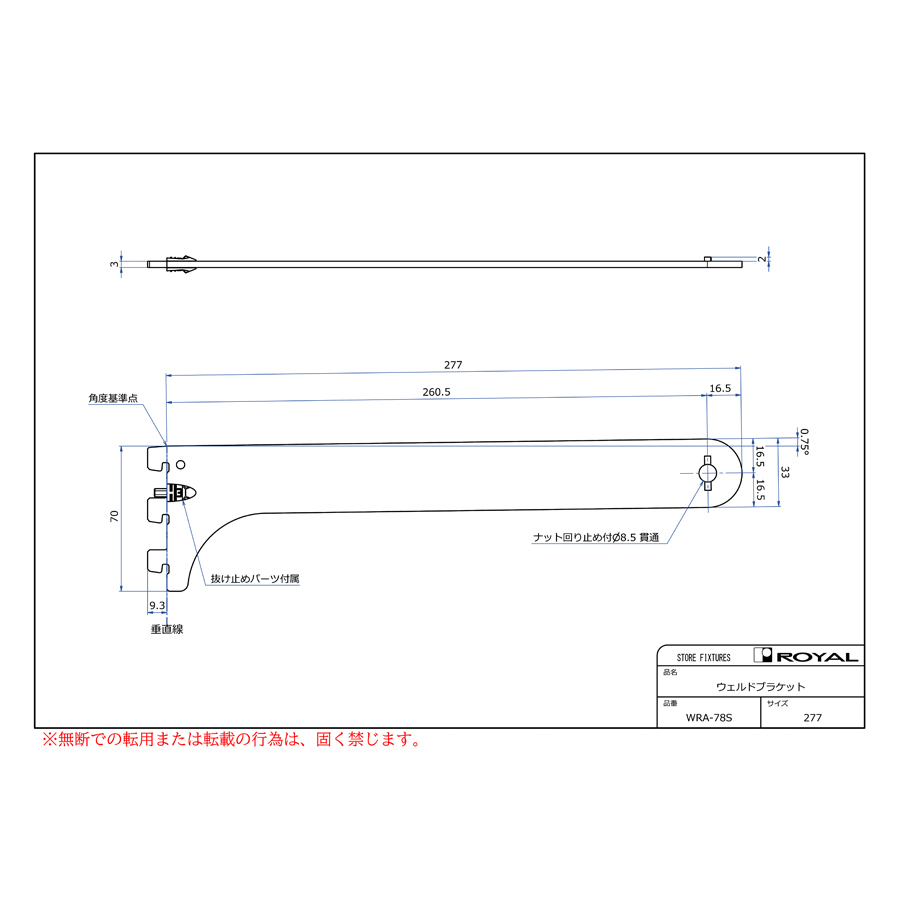

277 生地 ¥ 980 260.5mm 70

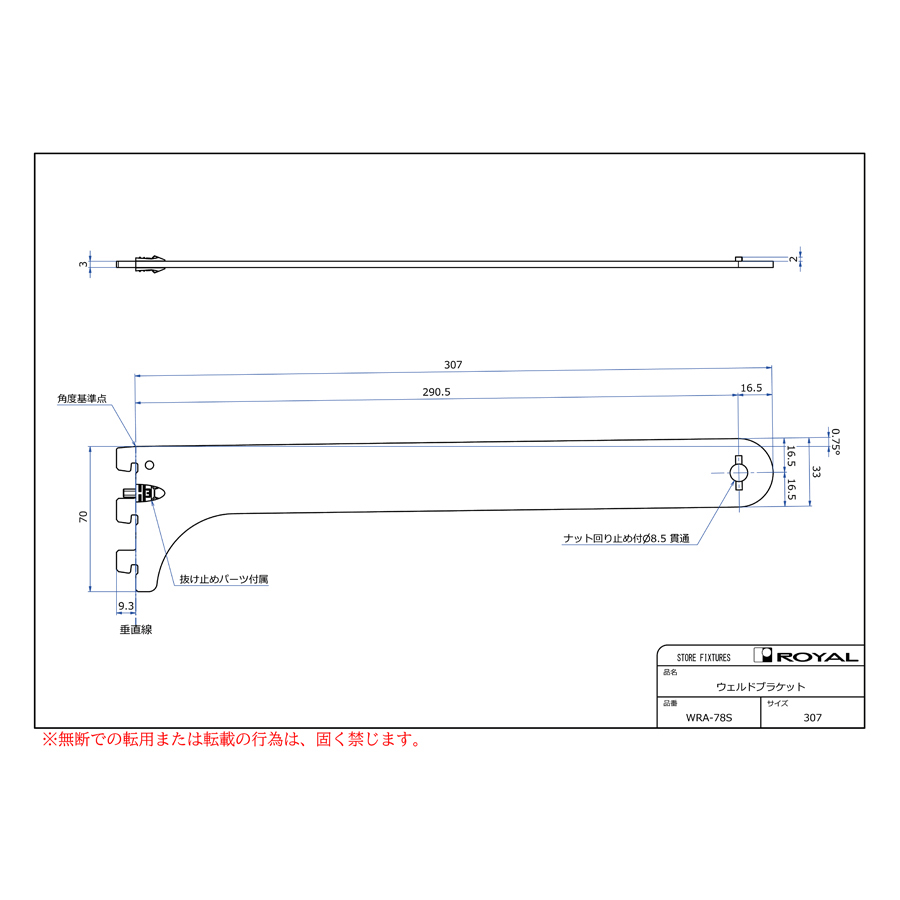

307 生地 ¥ 1,000 290.5mm 70

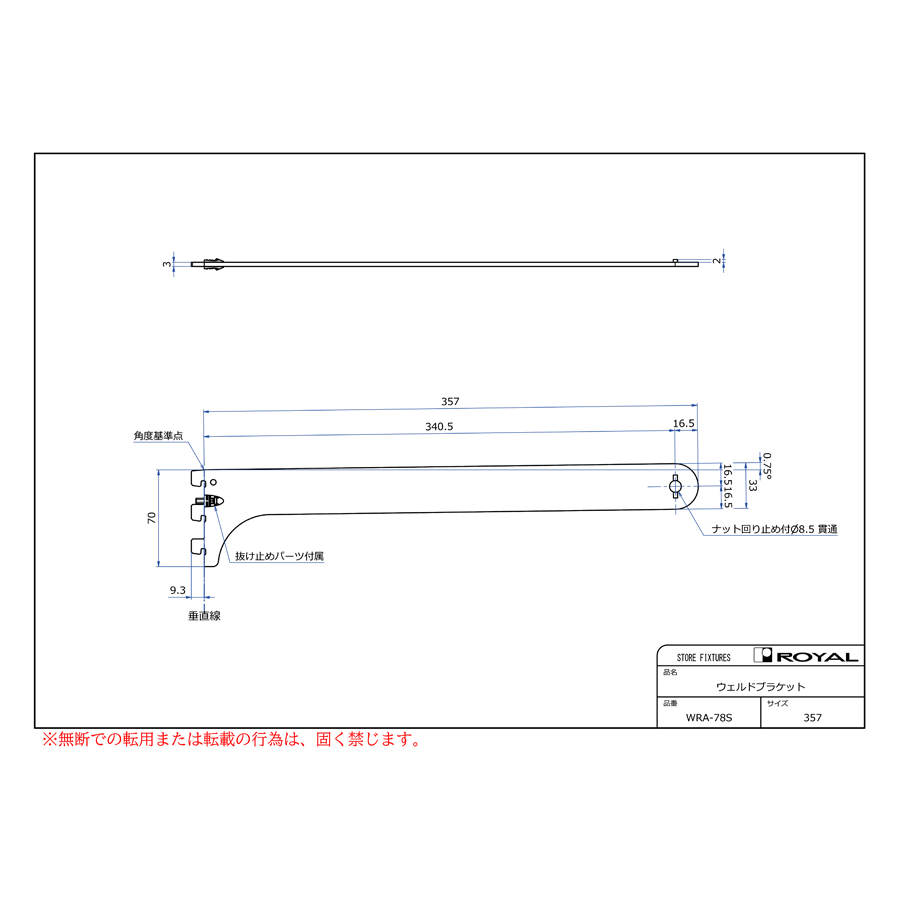

357 生地 ¥ 1,150 340.5mm 70

青字=要納期
